YT8421500000G (508 TB RIS CLA 4-ROWS)
YT8421500000G характеристики
| Производитель | Amphenol Anytek |
|---|---|
| Серия | YT |
| Part Status | Active |
| Цвет | Green |
| Упаковка | Bulk |
| Вид монтажа | Through Hole |
| Рабочая температура | -40°C ~ 115°C |
| Особенности | Interlocking (Side) |
| Шаг | 0.200 (5.08mm) |
| Сечение проводника | 12-24 AWG |
| Напряжение | 300V |
| Сила тока | 10A |
| Contact Material - Plating | - |
| Материал корпуса | Thermoplastic |
| Число уровней | 4 |
| Количество контактов на уровень | 21 |
| Torque - Screw | 0.4 Nm (3.5 Lb-In) |
| Направление ответной части | Horizontal with Board |
| Окончание проводов | Screw - Rising Cage Clamp |
| Clamp Material - Plating | Brass - Nickel Plated |
| Screw Material - Plating | Steel - Zinc Plated |
| Screw Thread | M2.5" |
Рекомендации по подбору
Разъем YT8421500000G (серия YT) от Amphenol Anytek — это четырехуровневый межплатный соединитель типа «провод-плата» с шагом 5,08 мм. Конструкция рассчитана на 21 контакт на уровень, монтаж в отверстия (Through Hole) и оконцевание проводов винтовым зажимом Rising Cage Clamp. Допустимое сечение — от 12 до 24 AWG, номинальный ток — 10 А, напряжение — 300 В. Корпус из термопластика (цвет зелёный), боковая блокировка для жёсткой фиксации в многорядных сборках. Рабочий диапазон температур: –40…115 °C.
При подборе аналога критично проверить:
- Геометрию и шаг (5,08 мм), число уровней (4) и контактов на уровень (21) — отклонение хотя бы в одном параметре делает замену механически несовместимой.
- Способ монтажа (Through Hole) и тип зажима (винтовой Rising Cage) — клипсы или безвинтовые клеммы могут не подойти к ответной части или требовать другого инструмента.
- Электрические характеристики: номинал по току (не менее 10 А), напряжению (не менее 300 В) и сечение провода (12–24 AWG). Замена на компонент с меньшим запасом повышает риск перегрева.
- Материалы контактов и корпуса (никелированная латунь, термопластик) — даже при совпадении габаритов разная коррозионная стойкость или температурный диапазон могут сократить срок службы.
Основные риски при замене: несовместимость шага или количества рядов с посадочным местом (невозможность установки), разница в высоте корпуса (блокировка соседних компонентов) и несоответствие усилия зажима (ослабление контакта или повреждение провода).
Похожие товары
HW-10-08-F-S-295-SM (.025 BOARD SPACERS)

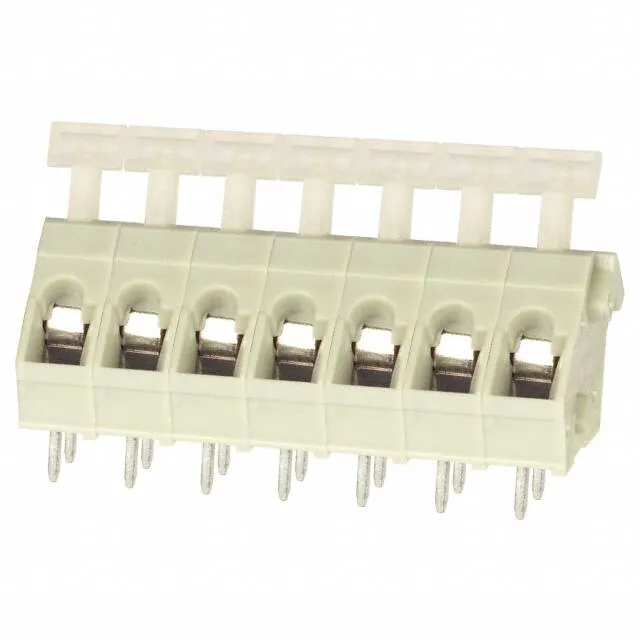

ED3001/7-KD (TERMINAL BLOCK 5MM 7POS PCB)
