UBS-100 (BREADBOARD SOLDERLESS)
UBS-100 характеристики
| Производитель | Global Specialties |
|---|---|
| Серия | - |
| Part Status | Active |
| Размеры | 6.50 L x 2.13" W (165.1mm x 54.0mm) |
| Тип | Terminal Strip (No Frame) |
| Комплектность | - |
| Сечение проводника | - |
| Число полос с контактами | 1 |
| Число узловых точка (Общее) | 840 |
| Число 5ти точечных подключений | 128 |
| Число шин | 2" |
Рекомендации по подбору
Макетная плата UBS-100 (Breadboard solderless) от Global Specialties — беcпаечная монтажная плата с 840 контактными точками и 128 пятиточечными узлами. Размеры 165x54 мм, шины питания выведены на две линии. Предназначена для быстрой сборки и отладки прототипов без пайки, подходит для стандартных компонентов с шагом 2.54 мм.
При выборе аналога оценивайте количество точек (не менее 840), наличие шин и тип контактов. Совместимость проверяйте по шагу и диаметру отверстий (обычно 0.8 мм), а также по габаритам — у UBS-100 нет рамки, что может усложнить крепление. Основные риски замены: слабые пружинные зажимы в дешёвых моделях и превышение тока (беcпаечные платы рассчитаны на 1–2 А). Несоответствие длины или ширины помешает разместить плату в корпусе.
- Убедитесь, что аналог имеет не менее 840 точек и отдельные шины питания (как у UBS-100).
- Проверьте шаг отверстий (2.54 мм) и допуск для толстых выводов — некоторые компоненты с квадратными ножками входят туго.
- Оцените материал и усилие зажима: никелированные контакты обеспечивают лучший контакт, чем оловянные.
- Учтите, что модели без рамки (Terminal Strip) требуют дополнительной фиксации на монтажной панели.
Похожие товары

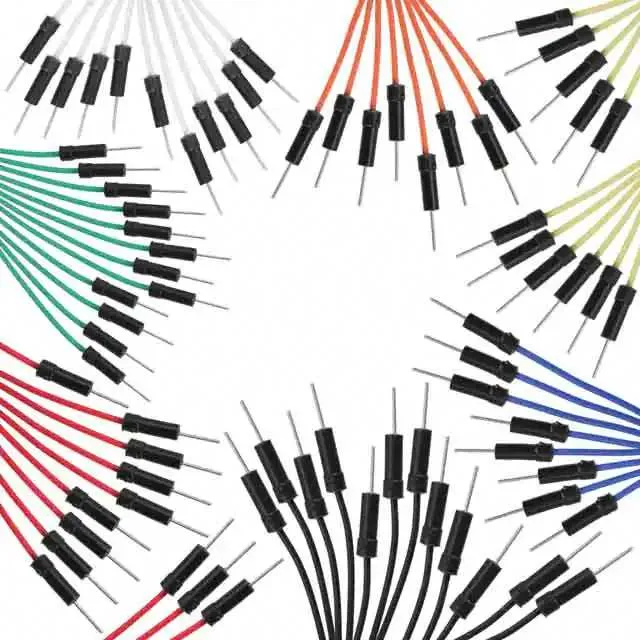

BC-32625 (JUMPER WIRE BUNDLE 65PCS)
