TXS2-L2-24V (RELAY GEN PURPOSE DPDT 1A 24V)
TXS2-L2-24V характеристики
| Производитель | Panasonic Electric Works |
|---|---|
| Серия | TX-S |
| Part Status | Active |
| Упаковка | Tube |
| Вид монтажа | Through Hole |
| Рабочая температура | -40°C ~ 70°C |
| Тип выводов | PC Pin |
| Особенности | Sealed - Fully |
| Материал контактов | Silver (Ag) |
| Gold (Au) | Форма контактов |
| DPDT (2 Form C) | Тип реле |
| General Purpose | Тип обмотки |
| Latching | Dual Coil |
| Сопротивление катушки | 3.84 kOhms |
| Напряжение обмотки | 24VDC |
| Напряжение переключения | 110VDC - Max |
| Напряжение включения (Макс) | 19.2 VDC |
| Напряжение выключения (Мин) | - |
| Coil Power | 150 mW |
| Ток обмотки | 6.3mA |
| допустимая токовая нагрузка на контактах | 1A |
| Время срабатывания | 5ms |
| Время выключения | 5ms |
Рекомендации по подбору
Реле TXS2-L2-24V (Panasonic Electric Works) — миниатюрное сигнальное реле с двумя переключающими контактами (DPDT, 1 А), выполненное в герметичном корпусе. Отличительная особенность — двухкатушечная фиксация (latching dual coil): для удержания состояния не требуется постоянное питание катушки, что снижает энергопотребление и нагрев. Модель предназначена для коммутации цепей до 110 В DC и монтируется в отверстия (Through Hole) с выводами PC Pin.
Основные электрические параметры: напряжение обмотки 24 В DC, сопротивление 3,84 кОм, мощность 150 мВт, ток срабатывания 6,3 мА. Время переключения — 5 мс. Рабочая температура: от –40 до +70 °C. Материал контактов — серебро с покрытием золотом, что обеспечивает надёжную работу со слабыми сигналами. Реле полностью герметизировано (Sealed — Fully).
- Подбор аналога: обязательно проверяйте тип обмотки — только dual coil latching. Напряжение катушки (24 В) и сопротивление (3,84 кОм) должны совпадать, иначе возможен отказ фиксации.
- Проверка совместимости: аналог должен иметь DPDT (2 Form C), герметичное исполнение, ток контактов не менее 1 А при 110 В DC. Убедитесь в совпадении цоколёвки и габаритов (корпус TX-S).
- Риски замены: использование реле с одинарной катушкой (single coil latching) или без фиксации изменит логику управления и потребует переработки схемы. Несовпадение распиновки или типа выводов (PC Pin) приведёт к ошибкам монтажа.
Похожие товары

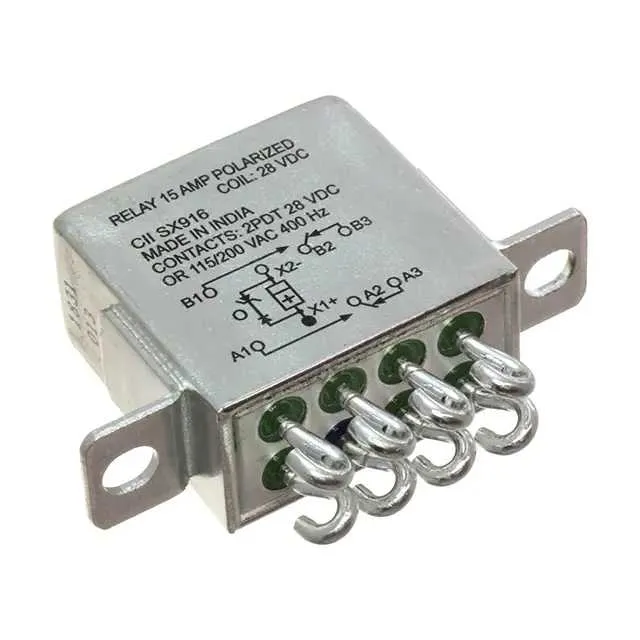

FCA-215-CY4 (FCA-215-CY4)
