SSQ-130-21-H-T (2MM SOCKET STRIPS)
SSQ-130-21-H-T характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | SSQ |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Through Hole |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board or Cable |
| Особенности | - |
| Токовая нагрузка | 6.3A per Contact |
| Класс воспламеняемости материала | UL94 V-0 |
| Тип коннектора | Receptacle |
| Количество позиций | 90 |
| Количество рядов | 3 |
| Число установленных контактов | All |
| Тип соединения | Push-Pull |
| Номинальное напряжение | 550VAC |
| Применение | - |
| Материал контактов | Phosphor Bronze |
| Цвет изоляции | Black |
| Тип контактов | Forked |
| Contact Shape | Square |
| Высота стыкующей части | - |
| Шаг для ответной части | 0.100 (2.54mm) |
| Row Spacing - Mating | 0.100" (2.54mm) |
| Contact Length - Post | 0.104" (2.64mm) |
| Insulation Height | 0.335" (8.51mm) |
| Покрытие контактов ответной части | Gold |
| Толщина покрытия ответной части | 30.0µin (0.76µm) |
| Покрытие контактов для пайки в плату | Gold |
| Insulation Material | Liquid Crystal Polymer (LCP) |
| Толщина покрытия контактов для пайки | 3.00µin (0.076µm)" |
Рекомендации по подбору
При подборе аналога для разъема SSQ-130-21-H-T (Samtec, 90 контактов, 3 ряда, шаг 2.54 мм) ключевыми критериями являются: количество позиций, шаг выводов, количество рядов, тип монтажа (THT), токовая нагрузка не менее 6.3 А на контакт, рабочая температура от –55 до +125 °C и материал изолятора (LCP, UL94 V-0). Аналоги от Molex или TE Connectivity должны иметь идентичную геометрию посадочного места – в первую очередь шаг 0.100″ (2.54 мм) и межрядовое расстояние 0.100″ (2.54 мм).
Перед заменой обязательно сверьте чертежи: высота изолятора (0.335″ / 8.51 мм), длина выводов (0.104″ / 2.64 мм), форма контакта (вильчатый, квадратный) и покрытие (30 µin золота на ответной части). Риски при замене – несоответствие токовой нагрузки (дешевые аналоги могут давать меньший номинал), разница в материале изоляции (потеря огнестойкости) и разброс в рабочих температурах. Также проверьте совместимость покрытия контактов для пайки (золото 3 µin) – недостаточная толщина приводит к окислению.
- Сравните шаг (2.54 мм) и количество рядов (3) – это критично для совпадения с платой.
- Убедитесь, что номинальный ток аналога не ниже 6.3 А на контакт при рабочей температуре до +125 °C.
- Проверьте размеры корпуса (высота, длина выводов) – различия помешают механической фиксации.
- Оцените покрытие контактов: золотое напыление не менее 30 µin на ответной части – иначе повышается контактное сопротивление и коррозия.
Похожие товары

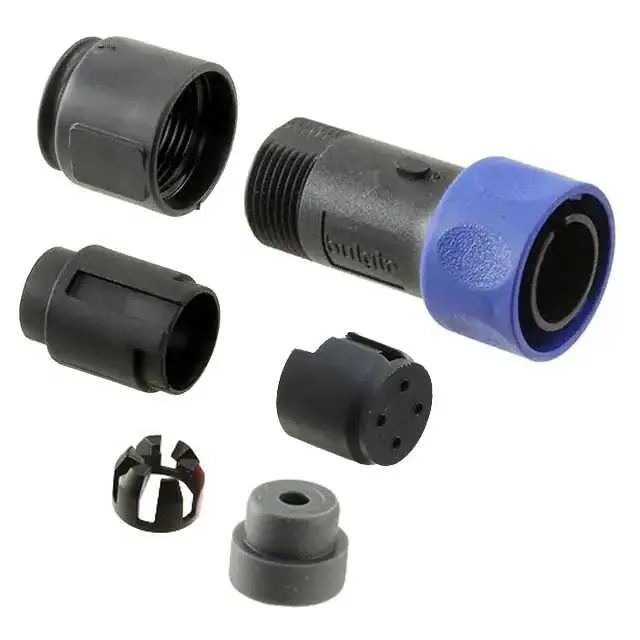

PXP4010/04P/3540 (CONN PLUG HSG MALE 4POS INLINE)
