SSM-125-SM-DV-LC (.025 SOCKET STRIPS)
Доставка SSM-125-SM-DV-LC по России Прямоугольные соединители — стыки, вставки, гнёзда SSM-125-SM-DV-LC Samtec Inc. в нашем каталоге. В наличии SSM-125-SM-DV-LC с доставкой по всей России через транспортные компании. Цена от 2842.80 руб. Срок поставки уточняйте. (.025 SOCKET STRIPS).
SSM-125-SM-DV-LC характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | SSM |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Surface Mount |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board or Cable |
| Особенности | Board Lock |
| Токовая нагрузка | 5.2A per Contact |
| Класс воспламеняемости материала | - |
| Тип коннектора | Receptacle |
| Pass Through | Количество позиций |
| 50 | Количество рядов |
| 2 | Число установленных контактов |
| All | Тип соединения |
| Push-Pull | Номинальное напряжение |
| 405VAC | 572VDC |
| Применение | - |
| Материал контактов | Phosphor Bronze |
| Цвет изоляции | Black |
| Тип контактов | Female Socket |
| Contact Shape | Square |
| Высота стыкующей части | - |
| Шаг для ответной части | 0.100 (2.54mm) |
| Row Spacing - Mating | 0.100" (2.54mm) |
| Contact Length - Post | - |
| Insulation Height | 0.290" (7.37mm) |
| Покрытие контактов ответной части | Gold |
| Толщина покрытия ответной части | 30.0µin (0.76µm) |
| Покрытие контактов для пайки в плату | Tin |
| Insulation Material | Liquid Crystal Polymer (LCP) |
| Толщина покрытия контактов для пайки | -" |
Рекомендации по подбору
Разъем SSM-125-SM-DV-LC (Samtec) — 50-контактный гнездовой соединитель с шагом 2.54 мм (0.100″) для поверхностного монтажа. Корпус из LCP, контакты из фосфористой бронзы с позолоченным покрытием (30 µin) в зоне контакта и лужеными выводами. Оснащен замком (Board Lock) для надежной фиксации на плате. Рабочий диапазон температур: -55…125 °C, допустимый ток до 5.2 А на контакт.
При подборе аналога для данной модели учитывайте не только количество позиций и шаг, но и тип контактов (гнездо под квадратный штырь), высоту корпуса (7.37 мм) и наличие замка. Критически важны материал покрытия (золото против олова) и класс материала изолятора — LCP обеспечивает стабильность при высоких температурах и пайке.
- Критерии выбора аналога: точно совпадающий шаг (2.54 мм), количество рядов и контактов, тип монтажа (SMT), размеры посадочного места и высота разъема. Обязательно сверьте токовую нагрузку и рабочий температурный диапазон.
- Проверка совместимости: изучите даташит на аналог — проверьте конфигурацию контактов (female socket), наличие замка Board Lock и допуски по позиционированию. Убедитесь, что ответная часть (штыревой разъем) подходит по шагу и форме.
- Риски при замене: неподходящая высота может нарушить механическую сборку; отсутствие замка ослабит фиксацию на плате; разница в покрытии (Sn vs Au) приведет к ухудшению контакта и коррозии при циклическом температурном воздействии. Всегда проверяйте сертификацию аналога на класс воспламеняемости и температуру пайки.
Похожие товары
NPS-2-R-T4-SC (CONN PNL SOURCE 1POS THREADED)
Категория:
Разъемы
Заказать
JCB64DYHD (CONN EDGE DUAL FMALE 128POS.050)
Категория:
Разъемы
Заказать

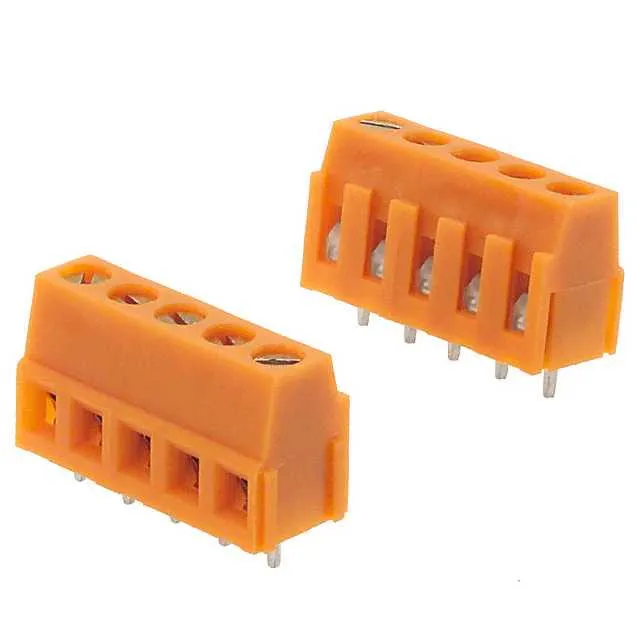

9994140000 (TERM BLOCK 5 POS PCB MNT)
