SRP-LAB4 (SMD HIGH CURRENT POWER INDUCTOR)
SRP-LAB4 характеристики
| Производитель | Bourns Inc. |
|---|---|
| Серия | SRP5030T |
| SRP6540 | SRP7028A |
| Part Status | Active |
| Упаковка | Plastic Box with Bin Guide |
| Вид монтажа | Surface Mount |
| Тип комплекта | Fixed |
| Количество | 160 Pieces (32 Values - 5 Each) |
| Состав комплекта | Non-Standard SMD |
| Inductance Range | 220nH ~ 47µH |
Рекомендации по подбору
Набор индукторов SRP-LAB4 включает 32 номинала в диапазоне 220 нГн – 47 мкГн, что удобно для подбора аналога при прототипировании. При выборе замены из комплекта ориентируйтесь в первую очередь на индуктивность (L) и допустимый ток насыщения (Isat), указанные в даташите серии. Даже при совпадении L разница в Isat более 10% может вызвать насыщение сердечника и падение КПД схемы.
Перед заменой следует проверить геометрические размеры: все компоненты в наборе имеют корпуса серий SRP5030T, SRP6540, SRP7028A, отличающиеся высотой и footprint. Используйте посадочное место из спецификации, иначе возможен перегрев или механическое повреждение при пайке. Также учитывайте сопротивление обмотки (DCR) — более высокий DCR снизит эффективность, особенно в цепях с большим током.
- Сопоставьте номинал L и допустимый ток с нагрузкой — замена с меньшим Isat приведёт к насыщению и броскам тока.
- Проверьте максимальную рабочую частоту: у высокочастотных дросселей серии SRP она обычно до 5 МГц, превышение вызовет потери на феррите.
- Убедитесь, что температура окружающей среды не превышает +125 °C — иначе индуктивность дрейфует, что критично для фильтров питания.
Похожие товары
95651 (FLD SRVC KIT RD 24X22 W/GND)

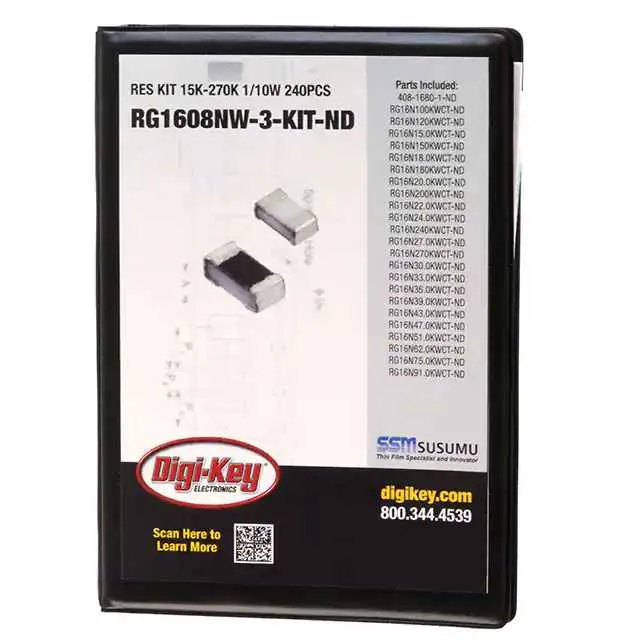

RG1608NW-3-KIT (RES KIT 15K-270K 1/10W 240PCS)
