SFML-140-L2-L-D-A (.050'' X.050)
SFML-140-L2-L-D-A характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | Tiger Eye™ SFML |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Surface Mount |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board or Cable |
| Особенности | Board Guide |
| Токовая нагрузка | 3.2A per Contact |
| Класс воспламеняемости материала | UL94 V-0 |
| Тип коннектора | Receptacle |
| Количество позиций | 80 |
| Количество рядов | 2 |
| Число установленных контактов | All |
| Тип соединения | Locking Ramp |
| Номинальное напряжение | 250VAC |
| Применение | - |
| Материал контактов | - |
| Цвет изоляции | Black |
| Тип контактов | Female Socket |
| Contact Shape | Square |
| Высота стыкующей части | - |
| Шаг для ответной части | 0.050 (1.27mm) |
| Row Spacing - Mating | 0.050" (1.27mm) |
| Contact Length - Post | - |
| Insulation Height | 0.185" (4.70mm) |
| Покрытие контактов ответной части | Gold |
| Толщина покрытия ответной части | 10.0µin (0.25µm) |
| Покрытие контактов для пайки в плату | Tin |
| Insulation Material | Liquid Crystal Polymer (LCP) |
| Толщина покрытия контактов для пайки | -" |
Рекомендации по подбору
Разъём SFML-140-L2-L-D-A (Samtec, серия Tiger Eye™) представляет собой 80-контактное гнездо с шагом 1.27 мм (0.050") в двухрядном исполнении для поверхностного монтажа. Корпус выполнен из жидкокристаллического полимера (LCP) с классом горючести UL94 V-0, контакты с позолоченным покрытием (10 µin) рассчитаны на ток до 3.2 А и напряжение 250 В AC. Механизм фиксации Locking Ramp и встроенная направляющая (Board Guide) обеспечивают надёжное соединение в условиях вибрации.
При подборе аналога критично проверить шаг выводов, количество позиций и тип монтажа. Даже незначительное отклонение в шаге (например, 1.0 мм вместо 1.27 мм) сделает установку невозможной. Высота корпуса (4.70 мм) и рабочая температура (−55…+125 °C) должны совпадать или быть не хуже. Замена на разъём без фиксатора Locking Ramp или с другим типом покрытия (например, лужёные контакты) приведёт к снижению надёжности контакта и коррозии в условиях повышенной влажности.
- Перед заменой убедитесь в идентичности шага (1.27 мм), количества контактов (80) и числа рядов (2).
- Сравните высоту корпуса (0.185"/4.70 мм) — несовпадение нарушит зацепление с ответной частью.
- Проверьте длительно допустимый ток (3.2 А на контакт) и напряжение (250 В AC) — аналог с меньшими значениями приведёт к перегреву.
- Учитывайте механизм фиксации (Locking Ramp) и наличие направляющей — отсутствие этих элементов повышает риск самопроизвольного расстыковки.
Похожие товары
KJB0T15F35JC (CONN RCPT FMALE 37POS GOLD CRIMP)
MS3472L22-41SX-LC (CONN RCPT HSG FMALE 41POS PNL MT)

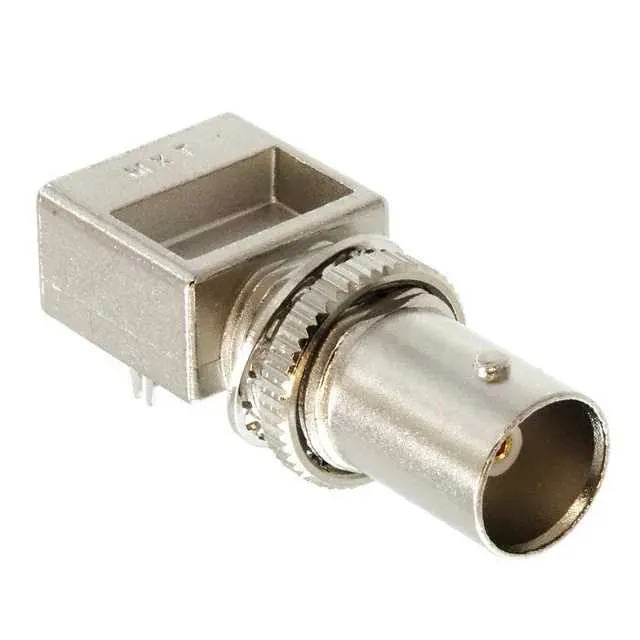

0731710700 (CONN BNC RCPT R/A 75 OHM PCB)
