SFM-150-02-L-D-SN-TR (.050'' X.050)
SFM-150-02-L-D-SN-TR характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | Tiger Eye™ SFM |
| Part Status | Active |
| Упаковка | Tape & Reel (TR) |
| Вид монтажа | Surface Mount |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board or Cable |
| Особенности | Solder Retention |
| Токовая нагрузка | 3.2A per Contact |
| Класс воспламеняемости материала | UL94 V-0 |
| Тип коннектора | Receptacle |
| Количество позиций | 100 |
| Количество рядов | 2 |
| Число установленных контактов | All |
| Тип соединения | Push-Pull |
| Номинальное напряжение | 250VAC |
| Применение | - |
| Материал контактов | Beryllium Copper |
| Цвет изоляции | Black |
| Тип контактов | Female Socket |
| Contact Shape | Square |
| Высота стыкующей части | 6.15mm |
| 6.30mm | 7.92mm |
| 8.08mm | 9.70mm |
| 9.86mm | 11.61mm |
| 11.76mm | Шаг для ответной части |
| 0.050 (1.27mm) | Row Spacing - Mating |
| 0.050" (1.27mm) | Contact Length - Post |
| - | Insulation Height |
| 0.185" (4.70mm) | Покрытие контактов ответной части |
| Gold | Толщина покрытия ответной части |
| 10.0µin (0.25µm) | Покрытие контактов для пайки в плату |
| Tin | Insulation Material |
| Liquid Crystal Polymer (LCP) | Толщина покрытия контактов для пайки |
Рекомендации по подбору
Разъем Samtec SFM-150-02-L-D-SN-TR (серия Tiger Eye™) — 100-позиционная розетка с шагом 1.27 мм для поверхностного монтажа. Рабочий ток до 3.2 А на контакт, напряжение 250 В AC, диапазон температур от –55 до +125 °C. Контакты из бериллиевой меди с золотым покрытием на ответной части и лужением на хвостовиках обеспечивают надежное электрическое соединение. Конструкция с фиксацией припоя (Solder Retention) повышает устойчивость к вибрациям.
При подборе аналога учитывайте шаг выводов, количество позиций и тип корпуса (SMT). Серия Tiger Eye™ от Samtec имеет запатентованную многоконтактную пружину, поэтому замена на другой бренд может изменить усилие сочленения и надежность контакта. Проверяйте совместимость с ответной частью (вилка SFM или другие с аналогичным шагом и высотой стыковки 6.15–11.76 мм).
- Критерии выбора аналога: шаг 1.27 мм, количество рядов (2), 100 контактов, тип монтажа SMT, материал изолятора LCP (UL94 V-0), ток не менее 3.2 А на контакт.
- Проверка совместимости: сверьте чертеж ответной части (форма контакта, высота корпуса, механизм фиксации Push-Pull). Для Solder Retention убедитесь в наличии удерживающих элементов на корпусе аналога.
- Риски при замене: несовпадение шага или высоты приводит к повреждению платы или плохому контакту. Отсутствие золотого покрытия на ответной стороне ускоряет коррозию в условиях высокой влажности.
- Температурный диапазон аналога должен перекрывать –55…+125 °C — иначе при термоциклировании возможны трещины пайки или нарушение изоляции.
Похожие товары
MS3124E16-8P(LC) (RECEPT)
RBA43DTAD (CONN EDGE DUAL FMALE 86POS 0.125)

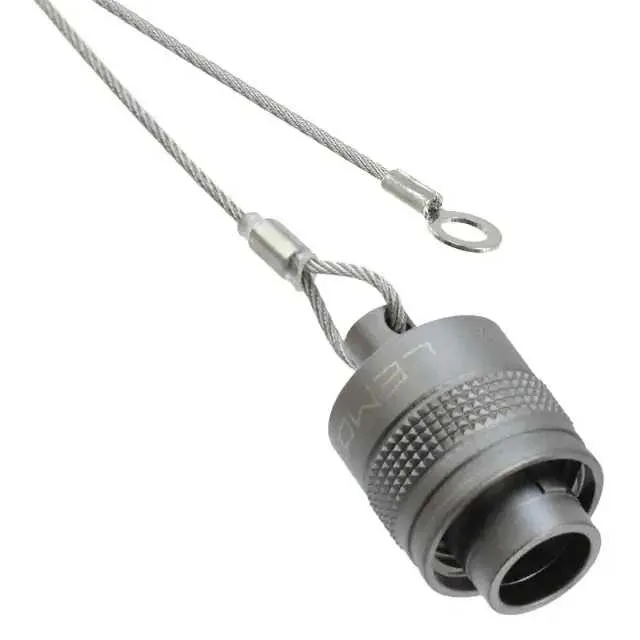

BME.1M.200.XAZ (CONN CAP FOR.1M. RCPT IP50)
