PWR263S-20-LAB1 (RESISTOR KIT 1-1K 20W 12PCS)
PWR263S-20-LAB1 характеристики
| Производитель | Bourns Inc. |
|---|---|
| Серия | PWR263S-20 |
| Part Status | Active |
| Упаковка | Plastic Box with Bin Guide |
| Допуск | ±1% |
| Вид монтажа | Surface Mount |
| Особенности | Automotive AEC-Q200 |
| Current Sense | Pulse Withstanding |
| Мощность (Ватт) | 20W |
| Сопротивление (Ом) | 1 ~ 1k |
| Тип комплекта | Thick Film |
| Количество | 12 Pieces (6 Values - 2 Each) |
| Состав комплекта | TO-263-3 |
| D?Pak (2 Leads + Tab) | TO-263AB |
Рекомендации по подбору
Набор резисторов PWR263S-20-LAB1 от Bourns Inc. включает 12 толстопленочных резисторов для поверхностного монтажа в корпусе TO-263-3 (D²Pak) мощностью 20 Вт каждый. Диапазон сопротивлений — от 1 Ом до 1 кОм с допуском ±1%. Комплект состоит из шести номиналов по два элемента, упакован в пластиковый бокс с ячейками. Резисторы сертифицированы по стандарту AEC-Q200 для автомобильного применения, поддерживают импульсные нагрузки и измерение тока.
При подборе аналогов учитывайте габариты корпуса, мощность и особенности монтажа. Важно проверять совместимость посадочного места — корпус TO-263-3 имеет три вывода, но некоторые аналоги могут отличаться количеством или расположением. Основные риски замены: превышение допустимой температуры из-за меньшей площади теплоотвода, несоответствие импульсной стойкости и отсутствие автомобильного допуска.
- Сверяйте размеры корпуса (TO-263-3 / D²Pak) и шаг выводов — даже небольшое отклонение может помешать установке на плату.
- Убедитесь, что аналог поддерживает рассеивание 20 Вт при тех же условиях охлаждения (например, с теплоотводом или без).
- Проверьте рабочий диапазон сопротивлений и точность (±1%) — для измерительных цепей замена с худшим допуском недопустима.
- Для автомобильных или ответственных применений выбирайте компоненты с квалификацией AEC-Q200 и характеристиками Pulse Withstanding.
Похожие товары
1712580000 (HDC-KIT-HA 03.302)

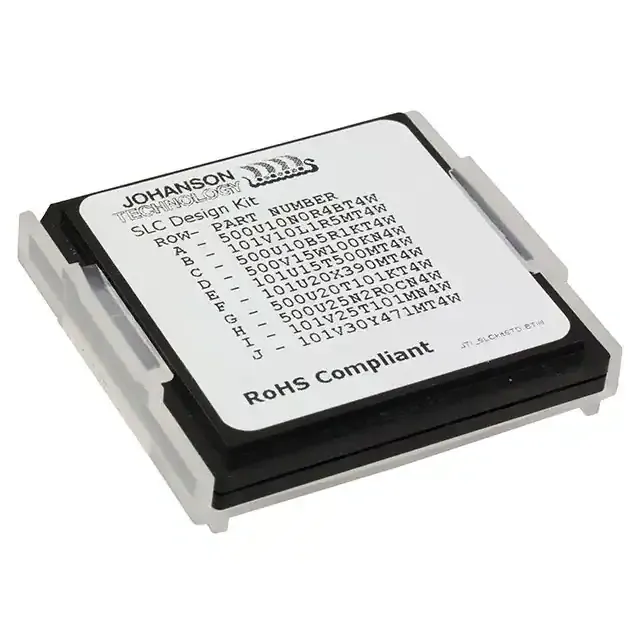

SLC (SINGLE LAYER CAP DESIGN KIT)
