PEMI2STD/LT,115 (FILTER RC(PI) 65 OHM/23PF SMD)
PEMI2STD/LT
| 115 характеристики | Производитель |
|---|---|
| NXP USA Inc. | Серия |
| PEMI2STD | Part Status |
| Obsolete | Упаковка |
| Cut Tape (CT) | Нормальное напряжение |
| - | Вид монтажа |
| Surface Mount | Корпус |
| SOT-665 | Размеры |
| 0.063 L x 0.047" W (1.60mm x 1.20mm) | Технология |
| RC (Pi) | Рабочая температура |
| -40°C ~ 85°C | Тип |
| Low Pass | Количество каналов |
| 2 | Высота |
| 0.024" (0.60mm) | Применение |
| Data Lines for Mobile Devices | Порядок фильтров |
| 2nd | Частота несущей / Частота среза |
| - | Значение уровня затухания |
| - | Сопротивление канала (Ом) |
| 65 | Значения |
| R = 65 Ohms | C = 23pF (Total) |
| Защита от статического электричества | Yes" |
Рекомендации по подбору
Фильтр PEMI2STD/LT,115 (NXP) представляет собой двухканальный RC-фильтр Pi-типа с сопротивлением 65 Ом и суммарной ёмкостью 23 пФ, предназначенный для подавления электромагнитных помех в линиях передачи данных мобильных устройств. Компонент выпускается в корпусе SOT-665, имеет встроенную защиту от электростатического разряда (ESD) и работает в диапазоне температур от –40 до +85 °C. Учитывая статус «устаревший» (Obsolete), при проектировании новых изделий или ремонте потребуется подбор современного аналога.
При выборе замены критично совпадение основных электрических параметров: топология RC (Pi), номиналы резистора (65 Ом) и конденсатора (23 пФ общего), количество каналов (2), а также тип корпуса (SOT-665). Необходимо также убедиться, что аналог поддерживает защиту ESD, рассчитан на аналогичное рабочее напряжение и температурный диапазон. Из-за различий в частотных характеристиках даже незначительное отклонение ёмкости может изменить частоту среза и ухудшить фильтрацию в целевой полосе.
- Проверьте соответствие топологии (RC Pi) и количество каналов – не все фильтры SOT-665 имеют идентичную внутреннюю схему.
- Сравните номиналы R и C с исходными: отклонение ёмкости более 5% может потребовать пересчёта частоты среза и проверки подавления помех в вашем диапазоне.
- Убедитесь, что посадочное место (land pattern) корпуса SOT-665 совпадает, иначе потребуется изменение топологии печатной платы.
- При замене устаревшего компонента уточните наличие прямых аналогов от NXP или альтернативных производителей (например, ON Semiconductor, STMicroelectronics, TDK), обращая внимание на рабочее напряжение и температурный диапазон до +85°C.
Похожие товары
02EB33 (LINE FILTER 250VAC 2A CHASS MNT)
PMR209MC6220M022R30 (FILTER RC 22 OHM/0.22UF TH)

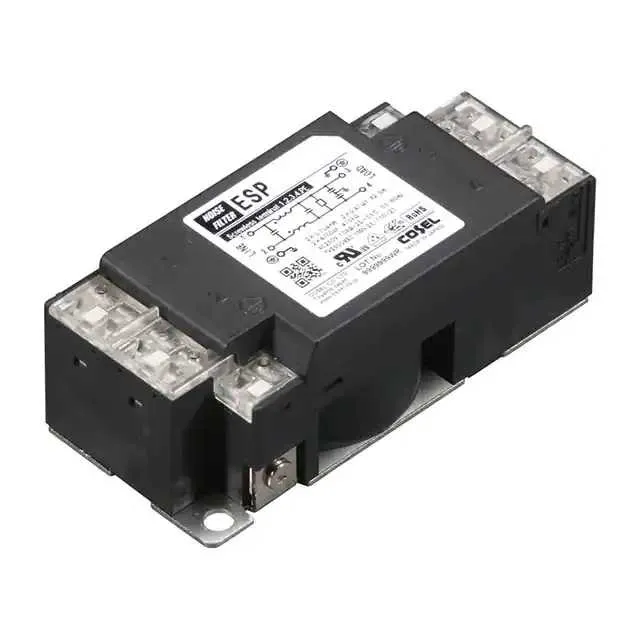

ESP-16-221 (LINE FILTER 250VDC/VAC 16A CHAS)
