PA0010 (SOP-24 TO DIP-24 SMT ADAPTER)
PA0010 характеристики
| Производитель | Chip Quik Inc. |
|---|---|
| Серия | Proto-Advantage |
| Part Status | Active |
| Материал | FR4 Epoxy Glass |
| Размеры | 0.700 x 1.200" (17.78mm x 30.48mm) |
| Количество позиций | 24 |
| Шаг | 0.050" (1.27mm) |
| Толщина платы | 0.062" (1.57mm) 1/16" |
| Поддерживаемые корпуса элементов | SOP |
| Тип макетной платы | SMD to DIP" |
Рекомендации по подбору
Адаптер PA0010 (SOP-24 to DIP-24) предназначен для перехода с поверхностного монтажа (SOP) в корпус DIP-24 для макетирования и прототипирования. Плата из FR4 с шагом 1,27 мм и толщиной 1,57 мм обеспечивает совместимость с большинством стандартных SOP-корпусов. При выборе аналога важно учитывать точное количество выводов (24), шаг и материал основы — дешёвые заменители часто имеют меньшую термостойкость.
Для проверки совместимости перед заменой убедитесь, что посадочное место на целевой плате соответствует DIP-24 (0,3 дюйма между рядами). Риски при использовании неоригинальных адаптеров: несовпадение шага выводов (например, 1,27 мм вместо 0,8 мм), низкое качество металлизации отверстий, приводящее к обрыву цепей, и повышенное переходное сопротивление из-за тонкого покрытия контактов.
- Критерии выбора аналога: шаг выводов, количество позиций, материал платы (FR4 или полиимид), толщина медного слоя.
- Проверка совместимости: физическое соответствие корпуса SOP (ширина, длина, расстояние между выводами) и DIP (межрядное расстояние 7,62 мм).
- Риски при замене: перегрев при пайке (некачественный FR4 может расслоиться), непропай из-за плохой смачиваемости контактов, механическая непрочность при многократной установке.
Похожие товары
IPC0153 (DFN-6 TO DIP-10 SMT ADAPTER)
LCQT-TSOP40 (SOCKET ADAPTER TSOP TO 40DIP)

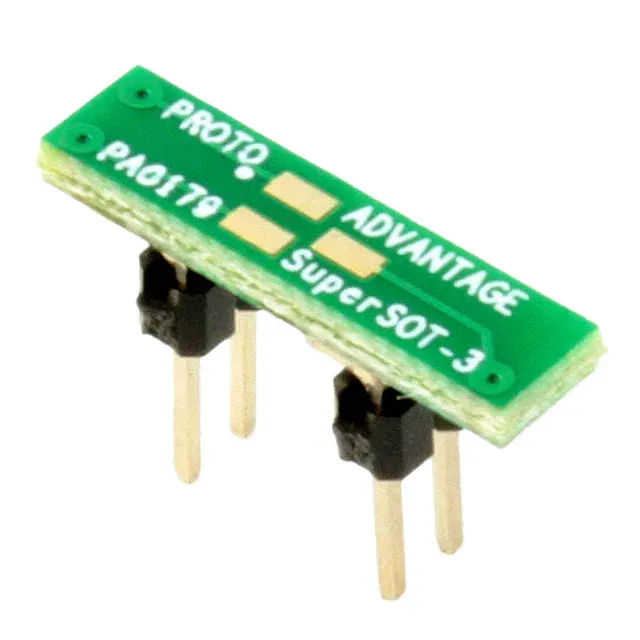

PA0179 (SUPERSOT-3 TO DIP-4 SMT ADAPTER)
