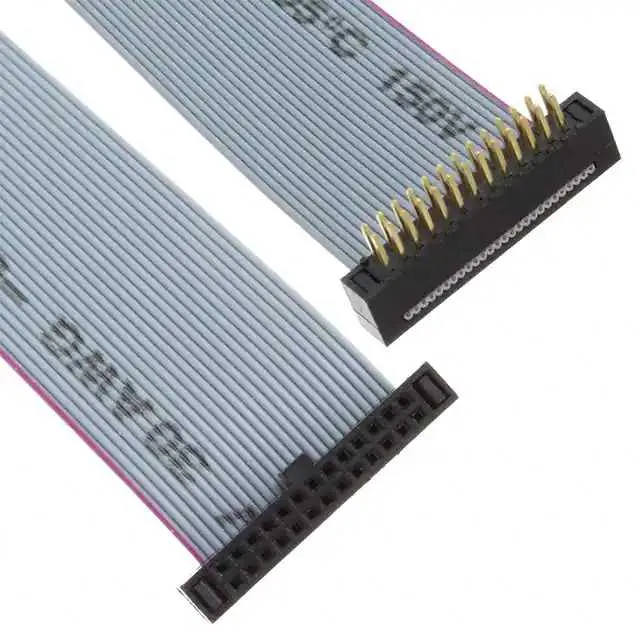

M50-9021342 (CABLE ASSY MALE TO FMALE 26 POS)
M50-9021342 характеристики
| Производитель | Harwin Inc. |
|---|---|
| Серия | M50 |
| Part Status | Active |
| Цвет | Gray |
| Ribbon | Особенности |
| - | Тип коннектора |
| Socket to Plug | Количество позиций |
| 26 | Количество рядов |
| 2 | Длина |
| 0.984' (300.00mm | 11.81) |
| Экранирование | Unshielded |
| Использование | - |
| Покрытие контактов | Gold |
| Толщина покрытия контактов | - |
| Шаг контактов в разъеме | 0.050" (1.27mm) |
| Шаг проводников в разъеме | 0.025" (0.64mm) |
| Кабельное окончание | IDC" |
Рекомендации по подбору
Кабельная сборка M50-9021342 (Harwin Inc.) представляет собой 26-контактный шлейф типа «розетка-вилка» с шагом контактов 1,27 мм и длиной 300 мм. Используется для соединения плат в рамках серии M50, поддерживает обжим IDC и имеет позолоченные контакты. Сборка не экранирована, что важно учитывать при работе в условиях высоких частот или электромагнитных помех.
При подборе аналога для {region} или другого региона ключевым фактором является полное совпадение количества позиций (26), шага (1,27 мм) и типа контактов (Socket to Plug). Дополнительно проверьте длину кабеля и наличие экранирования, если оно требуется. Основные риски при замене: несовместимость по шагу или ориентации ключа, разница в материале контактов (золото vs. олово) может привести к окислению или ухудшению контакта. Рекомендуется сверяться с даташитом серии M50.
- Убедитесь, что аналог имеет такой же шаг контактов (0,050 дюйма / 1,27 мм) и количество рядов (2).
- Проверьте тип разъёмов: «Socket to Plug» должен сохраняться, иначе потребуется переходник.
- Обратите внимание на длину кабеля – если она критична для монтажа, подбирайте с допуском.
- При использовании в условиях вибрации или перепадов температур предпочтительны сборки с фиксаторами (латами).
