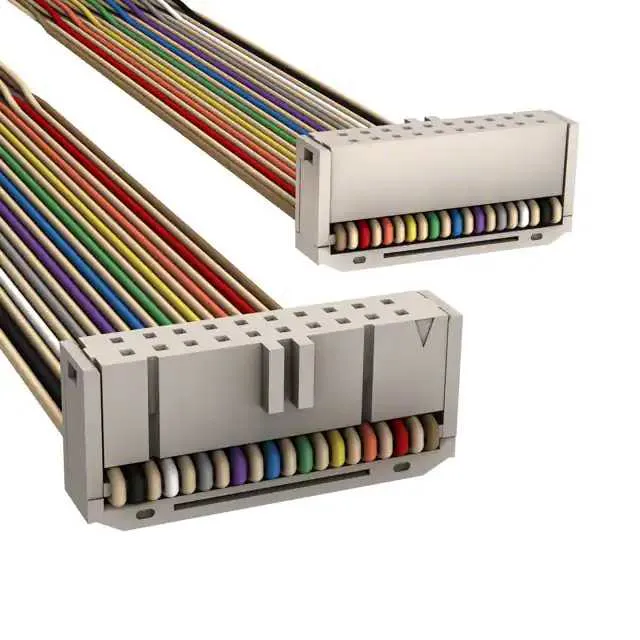

M3DDK-2020K (IDC CABLE - MKR20K/MC20F/MKR20K)

M3DDK-2020K (IDC CABLE - MKR20K/MC20F/MKR20K)
Кабельные сборки Прямоугольные соединители
Доставка M3DDK-2020K по России Прямоугольные соединители M3DDK-2020K 3M в нашем каталоге. В наличии M3DDK-2020K с доставкой по всей России через транспортные компании. Срок от 7 дней. (IDC CABLE - MKR20K/MC20F/MKR20K).

M3DDK-2020K характеристики

Производитель3M
Серия-
Part StatusActive
ЦветMultiple
Twisted Pair (Flat)Особенности
Polarizing KeyStrain Relief
Тип коннектораSocket to Socket
Количество позиций20
Количество рядов2
Длина1.67' (508.00mm)
ЭкранированиеUnshielded
Использование-
Покрытие контактовGold
Толщина покрытия контактов30.0µin (0.76µm)
Шаг контактов в разъеме0.100 (2.54mm)
Шаг проводников в разъеме0.050" (1.27mm)
Кабельное окончаниеIDC"

Рекомендации по подбору

Кабель IDC M3DDK-2020K (3M) представляет собой сборку типа «розетка-розетка» на 20 контактов в двух рядах. Длина 508 мм, шаг контактов 2.54 мм, шаг проводников 1.27 мм. Контакты с золотым покрытием (30 µin) обеспечивают надежное соединение. Кабель неэкранированный, с отведением натяжения и поляризационным ключом, что упрощает монтаж и предотвращает неправильное подключение.

При подборе аналога в {region} или другой локации критично проверить соответствие геометрии разъемов, количество контактов и тип кабельного окончания (IDC). Несовпадение шага или длины способно привести к неработоспособности сборки или механическим повреждениям. Используйте следующие критерии для оценки совместимости:

  • Количество позиций и число рядов должны совпадать (20 / 2).
  • Тип разъема: только «socket-to-socket»; замена на «socket-to-header» потребует изменения схемы.
  • Шаг контактов (2.54 мм) и шаг жил (1.27 мм) — обязательное условие для IDC-обжима.
  • Убедитесь, что аналог имеет аналогичные функции: поляризационный ключ и strain relief.
