IHD1ER332L (IHD-1 3.3K 15% ER E2)
IHD1ER332L характеристики
| Производитель | Vishay Dale |
|---|---|
| Серия | IHD |
| Part Status | Active |
| Упаковка | - |
| Допуск | ±15% |
| Номинальные данные (классы) | - |
| Вид монтажа | Through Hole |
| Корпус | Axial |
| Размеры | 0.270 Dia x 0.700" L (6.85mm x 17.78mm) |
| Высота (Максимум) | - |
| Рабочая температура | -55°C ~ 125°C |
| Тип | Wirewound |
| Особенности | - |
| Токовая нагрузка | 200mA |
| Экранирование | Unshielded |
| Исполнение корпуса | Axial |
| Q @ Частота | - |
| Индуктивность | 3.3mH |
| Сопротивление по постоянному току (DCR) | 6.56 Ohm Max |
| Материал сердечника | Ferrite |
| Inductance Frequency - Test | 1kHz |
| Ток насыщения | 130mA" |
Рекомендации по подбору
Индуктор IHD1ER332L от Vishay Dale представляет собой проволочный дроссель с ферритовым сердечником в аксиальном корпусе для монтажа в отверстия. Номинальная индуктивность составляет 3,3 мГн с допуском ±15%, максимальный постоянный ток — 200 мА, сопротивление по постоянному току — не более 6,56 Ом. Устройство неэкранированное, рассчитано на работу в диапазоне температур от -55 до +125 °C. Применяется в цепях фильтрации и согласования низкочастотных сигналов.
При подборе функционального аналога необходимо убедиться, что заменяемый компонент имеет близкие значения индуктивности (3,3 мГн), тока насыщения (не менее 130 мА) и DCR (≤ 6,56 Ом). Критичны также геометрические размеры (6,85×17,78 мм) и тип выводов (axial). Отклонение допуска по индуктивности может потребовать пересчёта частотных характеристик схемы.
- Проверка электрической совместимости: сравнивайте индуктивность, DCR, ток насыщения и рабочий диапазон температур. Разница в DCR более 20% изменит потери и нагрев.
- Риски при замене на неэкранированный аналог: возможны электромагнитные наводки на соседние цепи; для малошумящих схем предпочтительны экранированные дроссели.
- Механическая совместимость: аксиальный корпус с шагом выводов 17,78 мм. Замена на SMD-версию потребует переработки печатной платы.
Похожие товары

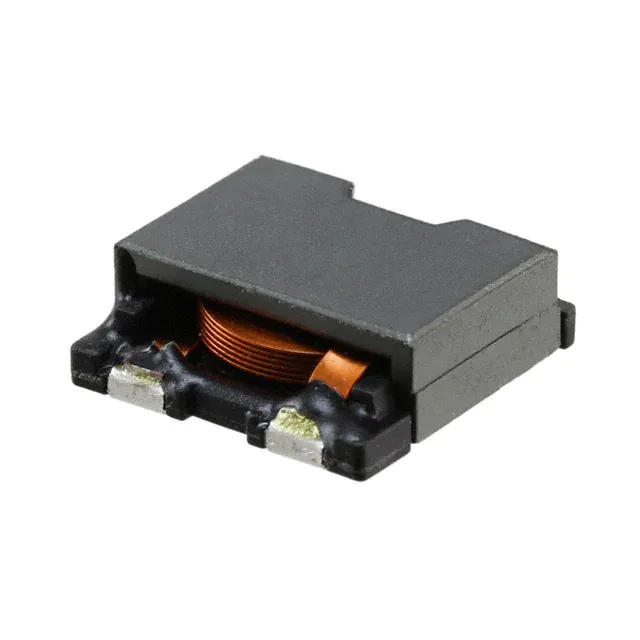

CDEP134NP-0R4NC (FIXED IND 400NH 18.5A 1.9 MOHM)
