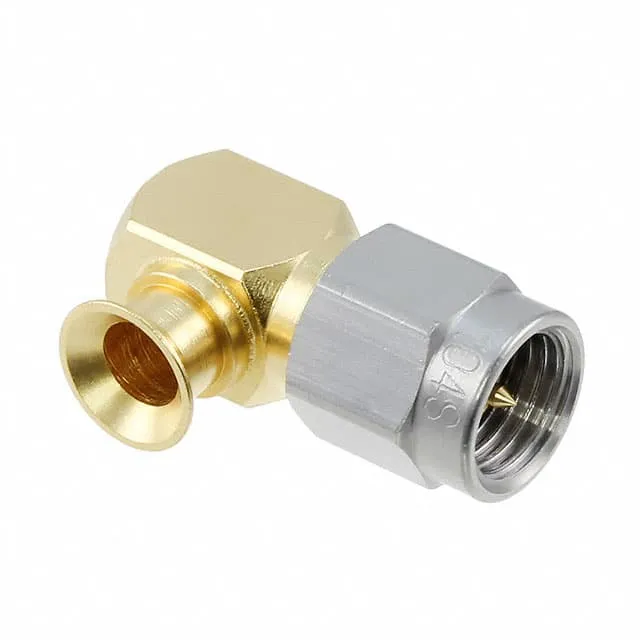

HRM-104S(40) (CONN SMA PLUG R/A 50OHM SOLDER)
HRM-104S(40) характеристики
| Производитель | Hirose Electric Co Ltd |
|---|---|
| Серия | HRM |
| Part Status | Active |
| Упаковка | Bulk |
| Материал диэлектрика | Polytetrafluoroethylene (PTFE) |
| Вид монтажа | Free Hanging (In-Line) |
| Right Angle | Рабочая температура |
| -55°C ~ 125°C | Степень защиты от внешних воздействий |
| - | Импеданс |
| 50 Ohm | Особенности |
| - | Комплектность |
| - | Тип коннектора |
| Plug | Male Pin |
| Максимальная частота | 12.4GHz |
| Вносимые потери | 0.1dB |
| Кабельное окончание | Solder |
| Тип соединения | Threaded |
| Тип Коаксиального Кабеля | RG-402 (.141 Semi Rigid) |
| Количество портов | 1 |
| Исполнение соединителя | SMA |
| Материал корпуса | Stainless Steel |
| Способ крепления | - |
| Покрытие корпуса | Gold |
| Цвет корпуса | Silver |
| Экранирующая оплётка | Solder |
| Center Contact Plating | Gold |
| Center Contact Material | Brass |
| Mating Cycles | 1000" |
Рекомендации по подбору
Разъем HRM-104S(40) производства Hirose — это угловой SMA-штекер (вилка) с волновым сопротивлением 50 Ом, предназначенный для пайки на полужесткий коаксиальный кабель RG-402. Конструкция с резьбовым соединением обеспечивает надежный контакт, а частотный диапазон до 12,4 ГГц и вносимые потери 0,1 дБ делают его подходящим для ВЧ-трактов измерительного и телекоммуникационного оборудования. При подборе замены важно учитывать не только геометрические и электрические параметры, но и механическую совместимость с конкретным типом кабеля.
Основные критерии выбора аналога для HRM-104S(40): импеданс 50 Ом, тип интерфейса SMA, количество портов 1, способ заделки — пайка, возможность работы на частотах до 12,4 ГГц, конструкция с поворотом на 90° (Right Angle) и материал корпуса (нержавеющая сталь с золотым покрытием). Подходящие альтернативы могут быть у производителей Amphenol, TE Connectivity, Rosenberger, однако необходимо сверить допуски на резьбу и длину центрального контакта.
- Проверка совместимости: убедитесь, что аналог поддерживает работу с кабелем RG-402 (.141" semi-rigid) и имеет аналогичную длину заделки.
- Электрические риски: отличия в вносимых потерях или частотном диапазоне могут привести к рассогласованию линии и ухудшению КСВН.
- Механические риски: несовпадение шага резьбы или материала изолятора (PTFE) может вызвать проблемы при монтаже и снизить количество циклов сочленения.
- Температурный диапазон: убедитесь, что выбранный аналог сохраняет работоспособность от -55 до +125 °C, иначе возможна деградация контакта.
