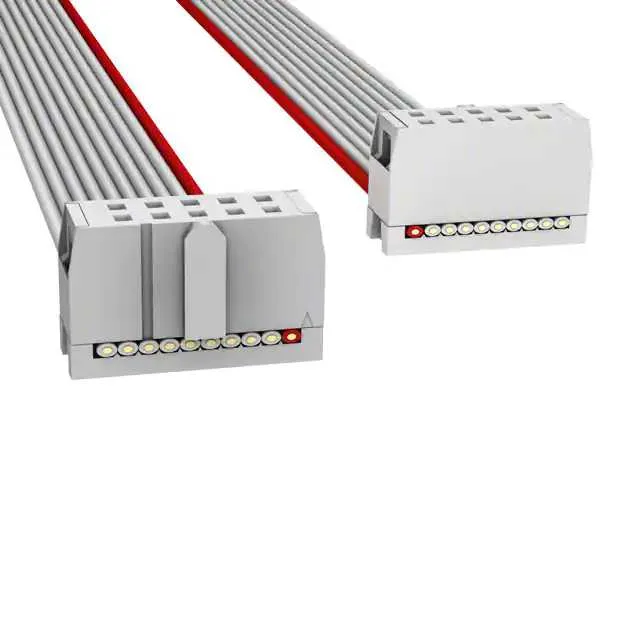

H3CCS-1006G (IDC CBL - HHKC10S/AE10G/HHKC10S)

Рекомендации по подбору

Кабель H3CCS-1006G представляет собой ленточную сборку IDC (Insulation Displacement Connector) с разъёмами типа socket-to-socket на 10 позиций (2 ряда). Длина кабеля составляет 0,5 фута (152,4 мм), шаг контактов — 2,54 мм, шаг проводников — 1,27 мм. Неэкранированное исполнение с контактами, покрытыми оловом, подходит для внутренних соединений в оборудовании.

При подборе аналога критически важны геометрические параметры разъёмов и тип заделки (IDC). Даже незначительное отклонение в шаге или количестве контактов делает замену невозможной. Также следует учитывать экранирование, материал контактов и длину — они влияют на электрические характеристики и механическую совместимость.

• Обязательно сверьте шаг контактов (2,54 мм) и шаг проводников (1,27 мм) — их несовпадение исключает установку аналога.
• Убедитесь, что количество позиций (10) и количество рядов (2) идентичны, а разъёмы относятся к типу socket-to-socket.
• При замене учитывайте длину кабеля: разница более 5–10 мм может создать натяг или избыточную слабину в корпусе.
• Оловянное покрытие контактов (Tin) обеспечивает достаточную коррозионную стойкость для стандартных условий; использование аналогов с золотом или другими покрытиями требует проверки совместимости по нагрузке и среде эксплуатации.
