H1267NL (MODULE XFRMR SGL ETHR LAN24P SMD)
H1267NL характеристики
| Производитель | Pulse Electronics Network |
|---|---|
| Серия | - |
| Part Status | Active |
| Упаковка | Tube |
| Вид монтажа | Surface Mount |
| Размеры | 0.690 L x 0.480" W (17.53mm x 12.20mm) |
| Высота (Максимум) | 0.227" (5.76mm) |
| Рабочая температура | 0°C ~ 70°C |
| Вес | 0.1 oz (2.85g) |
| Индуктивность | - |
| Размер | 1CT:1CT |
| Тип шаблона наконечника | LAN |
| Energy Time (E.T.) | -" |
Рекомендации по подбору
Трансформатор H1267NL (Pulse Electronics) предназначен для изоляции в Ethernet-интерфейсах 10/100BASE-T. Компонент выполнен в корпусе SMD с размерами 17.53×12.20 мм, рассчитан на поверхностный монтаж и рабочий диапазон температур 0…70 °C. Коэффициент трансформации 1CT:1CT.
При подборе аналога необходимо учитывать несколько ключевых параметров, так как несоответствие может ухудшить качество передачи сигнала или привести к отказу устройства.
- Убедитесь в совпадении коэффициента трансформации (CT-ratio) – для H1267NL он 1CT:1CT.
- Проверьте индуктивность обмоток: замена с меньшим значением снизит запас по магнитному насыщению и исказит сигнал.
- Сверьте габариты и расположение выводов – отличающийся корпус может не подойти по посадочному месту на плате (footprint).
- Учитывайте рабочую температуру: для коммерческого диапазона H1267NL (0…70 °C) аналоги с расширенным или суженным интервалом могут быть несовместимы по условиям эксплуатации.
Риски при замене: снижение помехозащищённости и увеличение джиттера при неоптимальной индуктивности; выход из строя из‑за превышения тока насыщения; несоответствие по изоляции увеличивает вероятность повреждения порта. Перед заменой всегда анализируйте электрические характеристики и подтверждайте совместимость в схеме.
Похожие товары

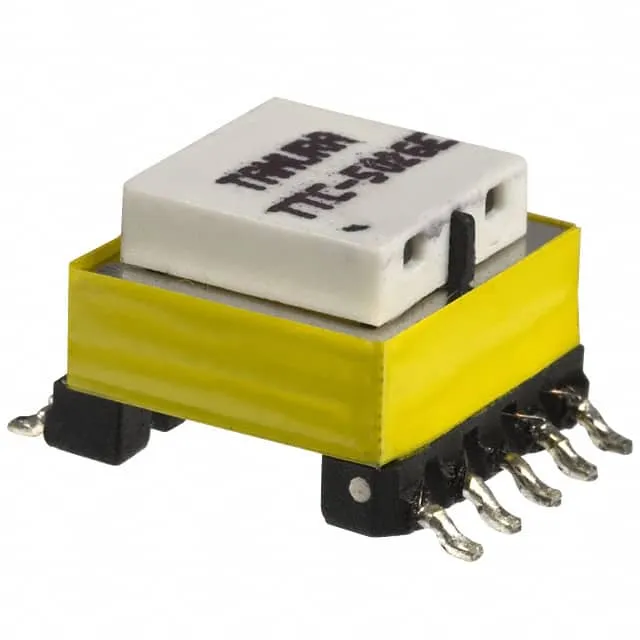

TTC-5026 (TRANSFORMER TELECOMM 600:490 OHM)
