E5AC-QQ4A5M-009 (CONTROL TEMP/PROC RELAY/VOLT OUT)
E5AC-QQ4A5M-009 характеристики
| Производитель | Omron Automation and Safety |
|---|---|
| Серия | E5AC |
| Part Status | Active |
| Вид монтажа | Panel Mount |
| Рабочая температура | -10°C ~ 55°C |
| Степень защиты от внешних воздействий | IP66 - Dust Tight |
| Water Resistant | Тип |
| Process | Temperature Controller (RTD |
| Type B | E |
| J | K |
| L | N |
| PLII | R |
| S | T |
| U | W) |
| Тип выходного сигнала | Relay (4) |
| Voltage (External SSR) (2) | Тип выводов |
| Screw Terminal | Вес |
| 0.551 lb (249.93g) | Особенности |
| Event Input | Heater Fault Detection |
| Размеры выреза в панели | Square - 92.00mm x 92.00mm |
| Напряжение питания | 100 ~ 240VAC |
| Тип дисплея | LCD - Tri Color Characters |
| Backlight | Диипазон значения на входе |
| -200°C ~ 2300°C | 0 ~ 20mA |
| 0 ~ 10VDC | Управление |
| On/Off | Proportional (PID) |
| Интерфейсы связи | RS-485 (CompoWay/F |
| Modbus) | Количество символов на строку |
| 4 | 4 |
| 4 | Высота отображаемых символов |
| 0.984 (25.00mm) | 0.590" (15.00mm) |
Рекомендации по подбору
Контроллер E5AC-QQ4A5M-009 от Omron — многофункциональное устройство для управления температурой и процессами. Модель поддерживает широкий спектр датчиков (RTD, термопары типов B, E, J, K, N, R, S, T, U, W), оснащена четырьмя релейными выходами, двумя выходами напряжения для внешних SSR, входом событий и детекцией неисправности нагревателя. Коммуникация осуществляется по RS-485 с поддержкой протоколов CompoWay/F и Modbus, что позволяет интегрировать контроллер в АСУ ТП.
При подборе аналога необходимо учитывать несколько ключевых параметров, чтобы избежать ошибок при замене. Риски включают несовместимость по напряжению питания, неверный тип входного датчика, отсутствие необходимых выходов или протокола связи, а также несоответствие габаритов и степени защиты. Тщательная проверка этих характеристик минимизирует время наладки и предотвращает сбои в работе оборудования.
- Проверьте диапазон напряжения питания (100–240 В AC) и тип входа (RTD или термопара с поддерживаемыми градуировками).
- Убедитесь, что аналог имеет аналогичные выходы: минимум четыре реле и два выхода для внешнего SSR.
- Подтвердите совместимость протоколов связи (Modbus/CompoWay/F) и интерфейса RS-485 для интеграции в систему.
- Сравните размеры выреза в панели (92×92 мм), тип клемм (винтовые) и степень защиты IP66.
Похожие товары
TKMQ-3672 (QK DISC UNIV MAT TRIM KIT 36X72")

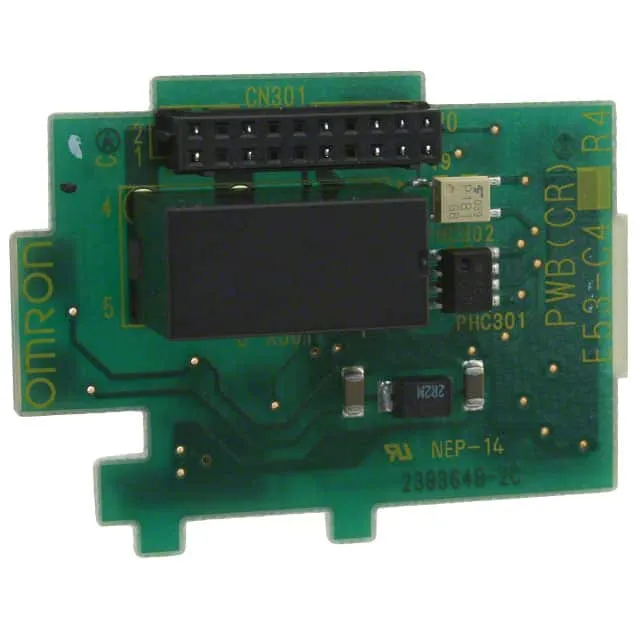

E53-C4R4 (4-20MA/RELAY OUTPUT E5CK)
