E5AC-CX4D5M-014 (CONTROL TEMP/PROC 24V PANEL MT)
E5AC-CX4D5M-014 характеристики
| Производитель | Omron Automation and Safety |
|---|---|
| Серия | E5AC |
| Part Status | Active |
| Вид монтажа | Panel Mount |
| Рабочая температура | -10°C ~ 55°C |
| Степень защиты от внешних воздействий | IP66 - Dust Tight |
| Water Resistant | Тип |
| Process | Temperature Controller (RTD |
| Type B | E |
| J | K |
| L | N |
| PLII | R |
| S | T |
| U | W) |
| Тип выходного сигнала | Analog |
| Relay (4) | Тип выводов |
| Screw Terminal | Вес |
| 0.551 lb (249.93g) | Особенности |
| Event Input | Размеры выреза в панели |
| Square - 92.00mm x 92.00mm | Напряжение питания |
| 24VAC/DC | Тип дисплея |
| LCD - Tri Color Characters | Backlight |
| Диипазон значения на входе | -200°C ~ 2300°C |
| 0 ~ 20mA | 0 ~ 10VDC |
| Управление | On/Off |
| Proportional (PID) | Интерфейсы связи |
| RS-485 (CompoWay/F | Modbus) |
| Количество символов на строку | 4 |
| 4 | 4 |
| Высота отображаемых символов | 0.984 (25.00mm) |
| 0.590" (15.00mm) | 0.374" (9.50mm)" |
Рекомендации по подбору
При подборе аналога для контроллера E5AC-CX4D5M-014 (Omron) оцените три ключевых параметра: габариты и способ монтажа (панель, вырез 92×92 мм), напряжение питания (24 В AC/DC) и набор выходов (4 реле + аналоговый). Убедитесь, что альтернативное устройство поддерживает те же типы датчиков (RTD Pt100, термопары типов B, E, J, K, L, N, R, S, T, U, W) и функции регулирования — On/Off, пропорциональный (PID), а также интерфейс RS-485 с протоколом Modbus или CompoWay/F.
Перед заменой обязательно сверьте схему подключения клемм и нагрузочную способность реле. Риски: несовместимость протокола связи, отсутствие входа событий (Event Input) или иная логика управления. Даже при одинаковых номиналах возможны отличия в настройках PID, гистерезисе и времени цикла, что потребует перекалибровки.
- Сравните размеры выреза в панели и способ фиксации — несоответствие приведёт к необходимости доработки монтажного места.
- Проверьте диапазон измеряемого сигнала (температура, ток, напряжение) и тип входа — аналог должен поддерживать те же настройки на Ω/мВ/мА.
- Уточните поддержку RS-485 и совместимость протокола (Modbus RTU vs CompoWay/F) — разная адресация регистров потребует перепрограммирования системы управления.
- Оцените алгоритм управления: аналог должен включать те же режимы (On/Off, PID, автонастройка) и допускать ручную корректировку параметров.
Похожие товары

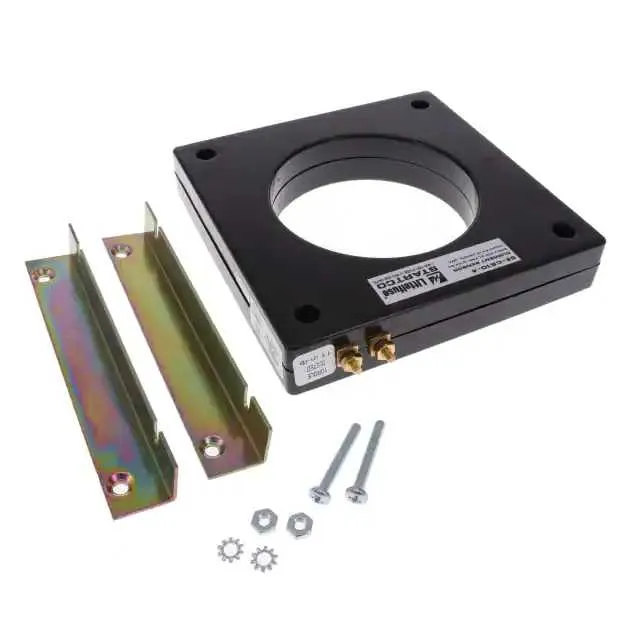

SE-CS10-4 (CT FOR PGM-8134 4 ID 108MM")
