E5AC-CC4A5M-013 (CONTROL TEMP/PROCESS 100-240V)
E5AC-CC4A5M-013 характеристики
| Производитель | Omron Automation and Safety |
|---|---|
| Серия | E5AC |
| Part Status | Active |
| Вид монтажа | Panel Mount |
| Рабочая температура | -10°C ~ 55°C |
| Степень защиты от внешних воздействий | IP66 - Dust Tight |
| Water Resistant | Тип |
| Process | Temperature Controller (RTD |
| Type B | E |
| J | K |
| L | N |
| PLII | R |
| S | T |
| U | W) |
| Тип выходного сигнала | Analog (2) |
| Relay (4) | Тип выводов |
| Screw Terminal | Вес |
| 0.551 lb (249.93g) | Особенности |
| Event Input | Размеры выреза в панели |
| Square - 92.00mm x 92.00mm | Напряжение питания |
| 100 ~ 240VAC | Тип дисплея |
| LCD - Tri Color Characters | Backlight |
| Диипазон значения на входе | -200°C ~ 2300°C |
| 0 ~ 20mA | 0 ~ 10VDC |
| Управление | On/Off |
| Proportional (PID) | Интерфейсы связи |
| - | Количество символов на строку |
| 4 | 4 |
| 4 | Высота отображаемых символов |
| 0.984 (25.00mm) | 0.590" (15.00mm) |
Рекомендации по подбору
Контроллер E5AC-CC4A5M-013 (Omron) предназначен для управления температурой и технологическими процессами. Устройство работает от напряжения 100–240 В, оснащено универсальным входом для термопар (типы B, E, J, K и др.) и аналоговых сигналов (0–20 мА / 0–10 В). Выходная секция включает два аналоговых канала и четыре реле, поддерживается ПИД-регулирование с автоматической настройкой. Корпус рассчитан на установку в панель с вырезом 92×92 мм, степень защиты IP66.
При подборе аналога важно учитывать соответствие следующим параметрам: диапазон входных сигналов и типы датчиков, напряжение питания, габариты панельного выреза (стандарт 92×92 мм), конфигурация выходов (наличие реле и аналоговых выходов), поддержка функции Event Input и протоколов связи (в данной модели интерфейс отсутствует). Основные риски при замене — потеря функциональности «горячего» резерва, несовместимость по питанию (например, 24 В вместо 100–240 В), отсутствие необходимых выходов для управления внешними исполнительными механизмами, а также неправильная настройка ПИД-параметров, что может привести к нестабильному поддержанию температуры.
- Проверьте совместимость по напряжению питания — подключайте только к сети 100–240 В AC.
- Убедитесь, что тип входа (термопара, RTD или аналоговый сигнал) соответствует используемому датчику, и настройте диапазон измерения.
- Сверьте размеры выреза в панели — для E5AC-CC4A5M-013 требуется квадрат 92×92 мм.
- При замене на другой узел учитывайте конфигурацию выходов: наличие аналоговых сигналов и количество реле критичны для последующей схемы управления.
Похожие товары

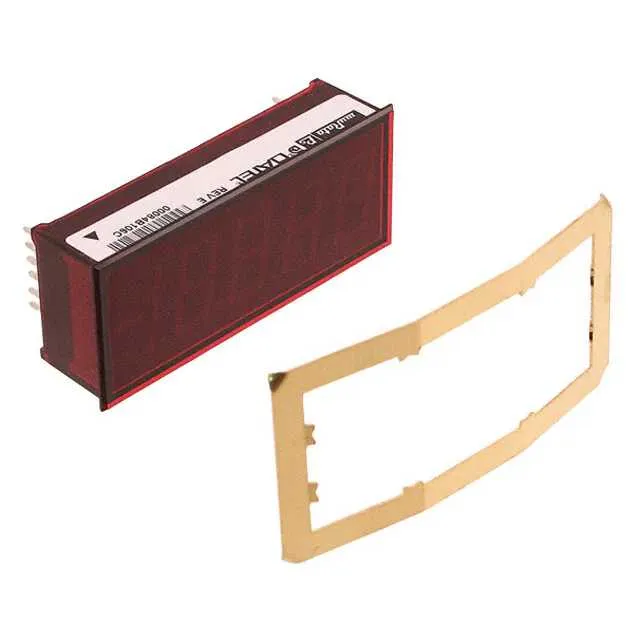

DMS-40PC-1-RL-C (VOLTMETER 2VDC LED PANEL MOUNT)
