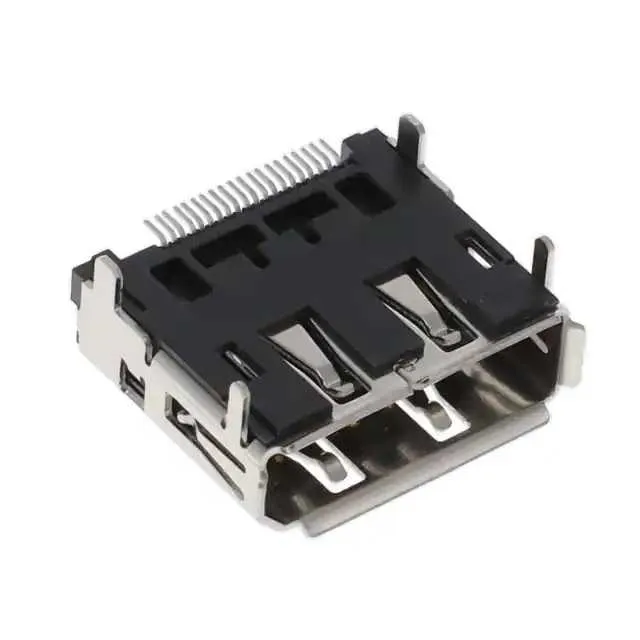

DP1RD20JQ2R400 (CONN RCPT 20POS R/A TOP MT GOLD)
DP1RD20JQ2R400 характеристики
| Производитель | JAE Electronics |
|---|---|
| Серия | DP1 |
| Part Status | Active |
| Упаковка | Cut Tape (CT) |
| Нормальное напряжение | - |
| Вид монтажа | Surface Mount |
| Right Angle | Рабочая температура |
| -20°C ~ 85°C | Тип вывода |
| Solder | Степень защиты от внешних воздействий |
| - | Особенности |
| Solder Retention | Стандарты |
| Display Port 1.1a | Токовая нагрузка |
| 0.5A per Contact | Класс воспламеняемости материала |
| UL94 V-0 | Тип коннектора |
| DisplayPort | Экранирование |
| Unshielded | Тип соединителя |
| Receptacle | Покрытие контактов |
| Gold | Количество портов |
| 1 | Способ крепления |
| Horizontal | Reverse Mount |
| Цвет изоляции | Black |
| Mating Cycles | 10000 |
| Число контактов | 20 |
| Shell/Shielding Material | Copper Alloy |
Рекомендации по подбору
Разъем DP1RD20JQ2R400 от JAE Electronics представляет собой 20-контактную розетку DisplayPort с горизонтальным поверхностным монтажом и золотым покрытием контактов. При подборе аналога важно учитывать соответствие стандарту DisplayPort (версия 1.1a), количество выводов, тип монтажа (SMT) и угол установки (R/A). Неэкранированное исполнение и рабочий диапазон температур −20…+85°C определяют область применения — в основном внутри корпуса оборудования.
Для проверки совместимости с заменой необходимо сверить механические размеры (посадочное место) и электрические параметры: токовую нагрузку 0,5 А на контакт, количество циклов сочленения (10 000) и материал изоляции (UL94 V-0). Использование неоригинальных аналогов может привести к ухудшению сигнала из-за различий в сопротивлении контактов или снижению надёжности соединения при вибрации.
- Убедитесь, что аналог поддерживает DisplayPort 1.1a и выше, иначе возможна потеря совместимости с видеокартами.
- Проверьте шаг контактов и угол установки — неправильная ориентация помешает монтажу на плату.
- Оцените материал покрытия: золото обеспечивает коррозионную стойкость, но альтернативы с никелем могут быть менее долговечны.
- Обратите внимание на наличие фиксации припоя (solder retention) — она критична для надёжности при термоциклах.
