D38999/20JC35PB-LC (CONN RCPT HSNG MALE 22POS PNL MT)
Доставка D38999/20JC35PB-LC по России Круглые разъемы - Корпуса D38999/20JC35PB-LC TE Connectivity Deutsch Connectors в нашем каталоге. В наличии D38999/20JC35PB-LC с доставкой по всей России через транспортные компании. Срок от 7 дней. (CONN RCPT HSNG MALE 22POS PNL MT).
D38999/20JC35PB-LC характеристики
| Производитель | TE Connectivity Deutsch Connectors |
|---|---|
| Серия | Military |
| MIL-DTL-38999 Series III | ACT |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Panel Mount |
| Рабочая температура | -65°C ~ 175°C |
| Степень защиты от внешних воздействий | Environment Resistant |
| Тип | For Male Pins |
| Особенности | - |
| Примечание | Contacts Not Included |
| Класс воспламеняемости материала | - |
| Комплектность | - |
| Тип коннектора | Receptacle Housing |
| Количество позиций | 22 |
| Экранирование | Shielded |
| Тип соединения | Threaded |
| Размер вставки | 13-35 |
| Направление | B |
| Способ крепления | Flange |
| Цвет корпуса | Olive Drab |
| Тип контактов | Crimp |
| Размер корпуса | MIL |
| C | Размер контакта |
| 22D | Shell Material |
| Composite | Shell Finish |
| Chromate over Cadmium | Coupling Nut Diameter |
| - | Coupling Nut Material |
| Plating | - |
| Insert Material | Plastic |
| Contact Shape | Circular |
Рекомендации по подбору
Корпус розетки D38999/20JC35PB-LC (серия MIL-DTL-38999 Series III) предназначен для установки 22 контактов мужского типа с обжимным соединением. Монтаж выполняется на панель через фланец, фиксация — резьбовая. Материал корпуса — композит с хроматным покрытием по кадмию (оливковый), обеспечивающий устойчивость к внешним воздействиям и широкий диапазон температур от –65 до 175 °C. Контакты в комплект не входят и заказываются отдельно.
При подборе аналога или замены учитывайте ключевые параметры совместимости:
- Поляризация (код B) и размер вставки 13-35 — несоответствие сделает соединение невозможным.
- Тип корпуса (розетка для мужских контактов) и количество позиций (22) должны совпадать.
- Материал и покрытие корпуса влияют на коррозионную стойкость и экранирование — замена на алюминиевый или никелированный вариант может изменить класс защиты.
- Отсутствие контактов в поставке требует отдельного подбора по калибру (22D) и типу обжима — риск ошибки при самостоятельном обжатии.
Похожие товары

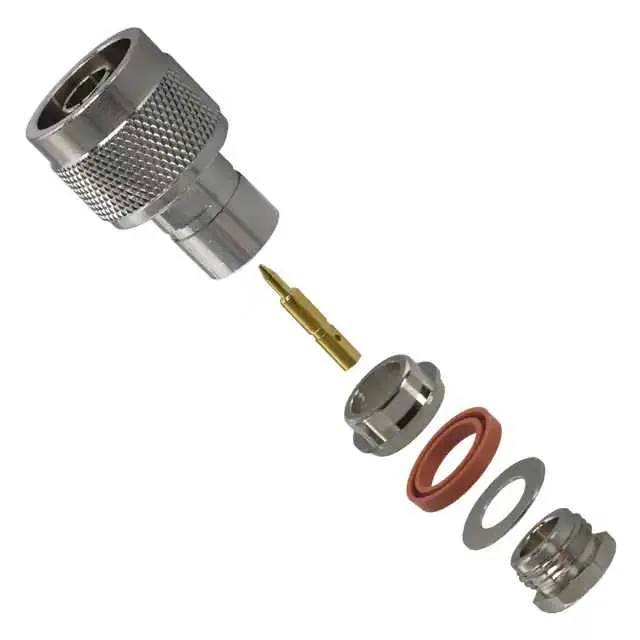

34025-RFX (CONN N PLUG STR 50 OHM SOLDER)
