CPS22-LA00A10-SNCSNCNF-RI0YBVAR-W1017-S (SWITCH PUSHBUTTON SPST 100MA 42V)
CPS22-LA00A10-SNCSNCNF-RI0YBVAR-W1017-S характеристики
| Производитель | Schurter Inc. |
|---|---|
| Серия | CPS |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Panel Mount |
| Front | Рабочая температура |
| -40°C ~ 60°C | Степень защиты от внешних воздействий |
| IP67 - Dust Tight | Waterproof |
| Тип | Capacitive |
| Illuminated | Тип выводов |
| Wire Leads | Особенности |
| Q Symbol | Токовая нагрузка |
| 100mA (AC/DC) | Размеры выреза в панели |
| Circular - 22.10mm Dia | Рабочее напряжение - AC |
| 42V | Рабочее напряжение - DC |
| 60V | Тип актуатора |
| Round | Button |
| Flush | Напряжение подсветки (Номинальное) |
| 5 ~ 28 VDC | Схема |
| SPST | Mechanical Life |
| - | Требуется |
| Off-On | Electrical Life |
| - | Размер фронтальной панели |
| Silver | Разрешение (пиксели) |
| LED | Yellow/Blue |
Рекомендации по подбору
Кнопочный переключатель CPS22-LA00A10-SNCSNCNF-RI0YBVAR-W1017-S от Schurter (серия CPS) представляет собой ёмкостный коммутационный элемент с защитой IP67, предназначенный для эксплуатации в условиях повышенной влажности и запыления. Устройство рассчитано на коммутацию цепей до 100 мА при напряжении 42 В переменного или 60 В постоянного тока, оснащено двухцветной светодиодной индикацией (жёлтый/синий) и монтируется в круглое отверстие диаметром 22,1 мм.
При подборе функционального аналога или замены следует учитывать не только электрические параметры, но и механические характеристики монтажа, а также условия эксплуатации. Основные риски при замене связаны с несовпадением типа активации (ёмкостный вместо механического), отсутствием герметизации или различиями в напряжении подсветки.
- Проверьте соответствие номинального тока (100 мА) и напряжения (42 В AC / 60 В DC) — превышение может вызвать разрушение контактов.
- Убедитесь в одинаковом типе монтажа (панельный, вырез 22,1 мм) и способе подключения (выводы проводами).
- Сравните степень защиты корпуса: IP67 обязательна для влажных сред; отсутствие герметизации у аналога приведёт к выходу из строя.
- При использовании подсветки проверьте совместимость по напряжению (5–28 В DC) и цвету свечения, если он важен для интерфейса.
Похожие товары
CPS16-LA00A10-SNCCWTNF-AI0WBVAR-W1039-S (SWITCH PUSHBUTTON SPST 100MA 42V)
CPS19-NO00A10-SNCSNCWF-RI0YWVAR-W1014-S (SWITCH PUSH SPST-NO 100MA 42V)

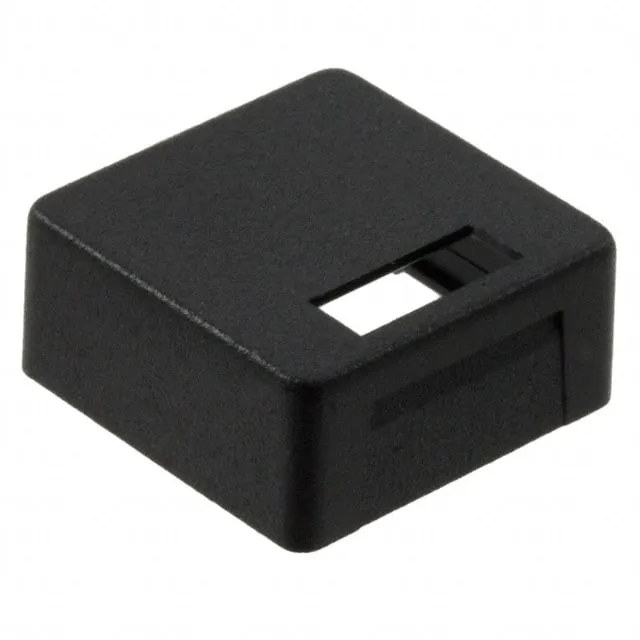

AML52-C10K (SQUARE BUTTON W/LED FOR PSHBTN)
