CPS22-LA00A10-SNCCWTNF-AI0YRVAR-W1009-S (SWITCH PUSHBUTTON SPST 100MA 42V)
CPS22-LA00A10-SNCCWTNF-AI0YRVAR-W1009-S характеристики
| Производитель | Schurter Inc. |
|---|---|
| Серия | CPS |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Panel Mount |
| Front | Рабочая температура |
| -40°C ~ 60°C | Степень защиты от внешних воздействий |
| IP67 - Dust Tight | Waterproof |
| Тип | Capacitive |
| Illuminated | Тип выводов |
| Wire Leads | Особенности |
| Ceramic Actuator | I Symbol |
| Токовая нагрузка | 100mA (AC/DC) |
| Размеры выреза в панели | Circular - 22.10mm Dia |
| Рабочее напряжение - AC | 42V |
| Рабочее напряжение - DC | 60V |
| Тип актуатора | Round |
| Button | Flush |
| Напряжение подсветки (Номинальное) | 5 ~ 28 VDC |
| Схема | SPST |
| Mechanical Life | - |
| Требуется | Off-On |
| Electrical Life | - |
| Размер фронтальной панели | Clear (White Filter/Diffuser) |
| Разрешение (пиксели) | LED |
Рекомендации по подбору
Емкостный кнопочный переключатель CPS22-LA00A10-SNCCWTNF-AI0YRVAR-W1009-S от Schurter Inc. предназначен для панельного монтажа с вырезом Ø22.1 мм. Модель имеет защиту IP67, что позволяет использовать её в условиях повышенной влажности и пыли. Коммутация SPST (Off-On) рассчитана на ток до 100 мА (AC/DC) и напряжение до 42 В AC / 60 В DC. Встроенная LED-подсветка с диапазоном питания 5–28 VDC позволяет адаптировать индикацию под систему управления.
При подборе аналога необходимо учитывать не только электрические параметры, но и механические особенности: тип актуатора (flush, round), наличие подсветки и её напряжение. Из-за ёмкостного принципа работы замена на механический переключатель может изменить логику срабатывания и надёжность в условиях загрязнений. Также критично совпадение схемы SPST и формы вывода (wire leads).
- Проверьте совместимость по напряжению подсветки: штатное 5–28 VDC, для аналога требуется такой же или более широкий диапазон.
- Убедитесь в идентичности схемы (SPST), типа монтажа (panel mount) и диаметра выреза (22.1 мм).
- Риск при замене: ёмкостные переключатели чувствительны к влаге на поверхности; альтернативы с механическими контактами могут требовать другого усилия нажатия и иметь меньший ресурс в герметичном исполнении.
Похожие товары
CPS16-LA00A10-SNCCWTWF-AI0CRVAR-W1058-S (SWITCH PUSHBUTTON SPST 100MA 42V)
AT486BB (CAP PUSHBUTTON ROUND WHITE)

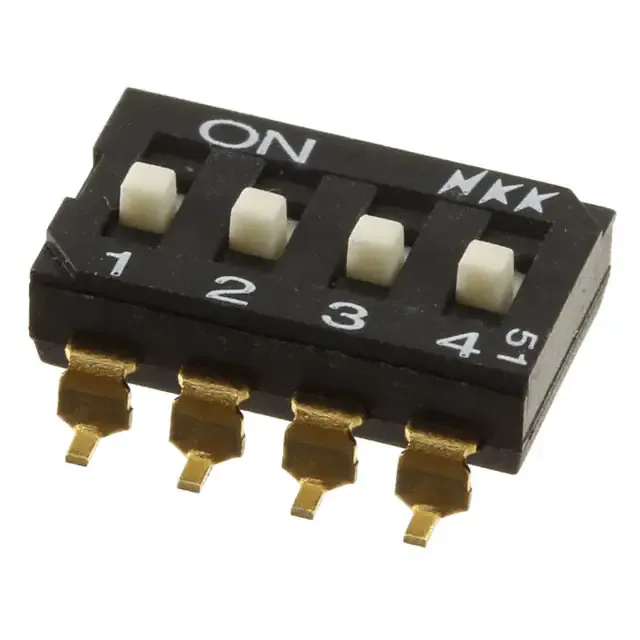

JS0204AP4-S (SWITCH SLIDE DIP SPST 25MA 24V)
