CLM-103-02-G-D-BE-TR (1MM MICRO STRIPS)
CLM-103-02-G-D-BE-TR характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | CLM |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Surface Mount |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board |
| Особенности | - |
| Токовая нагрузка | 2.8A per Contact |
| Класс воспламеняемости материала | UL94 V-0 |
| Тип коннектора | Receptacle |
| Bottom Entry | Количество позиций |
| 6 | Количество рядов |
| 2 | Число установленных контактов |
| All | Тип соединения |
| Push-Pull | Номинальное напряжение |
| - | Применение |
| - | Материал контактов |
| Phosphor Bronze | Цвет изоляции |
| Black | Тип контактов |
| Female Socket | Contact Shape |
| Square | Высота стыкующей части |
| - | Шаг для ответной части |
| 0.039 (1.00mm) | Row Spacing - Mating |
| 0.039" (1.00mm) | Contact Length - Post |
| - | Insulation Height |
| 0.084" (2.14mm) | Покрытие контактов ответной части |
| Gold | Толщина покрытия ответной части |
| 10.0µin (0.25µm) | Покрытие контактов для пайки в плату |
| Gold | Insulation Material |
| Liquid Crystal Polymer (LCP) | Толщина покрытия контактов для пайки |
Рекомендации по подбору
Разъем CLM-103-02-G-D-BE-TR (Samtec) относится к серии микросоединителей с шагом 1 мм и конструкцией bottom entry. Он предназначен для поверхностного монтажа, обеспечивает ток до 2,8 А на контакт в диапазоне температур от -55 до +125 °C. Модель имеет 6 контактов в двух рядах, позолоченные контакты из фосфористой бронзы и корпус из жидкокристаллического полимера (LCP) с классом горючести UL94 V-0.
При подборе аналога в первую очередь сопоставьте шаг выводов (1 мм), количество позиций (6) и тип монтажа (SMT). Важны также высота корпуса (2,14 мм) и конструкция нижнего входа (bottom entry), которая может быть нестандартной. Для замены учитывайте не только геометрию, но и электрические параметры: номинальный ток, рабочее напряжение и материал контактов.
- Проверьте совместимость посадочного места: шаг 1 мм, два ряда, 6 контактов и тип bottom entry должны совпадать. Высота корпуса аналога не должна превышать допустимые зазоры в устройстве.
- Оцените токовую нагрузку: аналог должен обеспечивать не менее 2,8 А на контакт при аналогичных условиях охлаждения. Используйте данные derating в зависимости от температуры.
- Учтите риски при замене на другой бренд: разница в материалах контактов (позолота, фосфористая бронза) может повлиять на коррозионную стойкость и количество циклов сочленения. Проверьте спецификацию на срок службы.
- Обратите внимание на стойкость к перепадам температур: рабочая температура -55..125°C – широкий диапазон. Заменитель должен иметь аналогичный или более широкий диапазон, иначе возможны отказы из-за теплового расширения.
Похожие товары

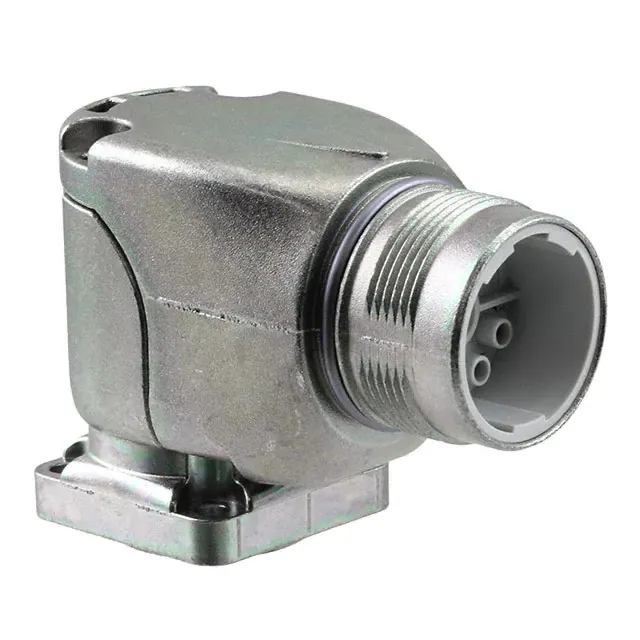

1605586 (CONN RCPT HSG MALE 8PS PNL MT RA)
