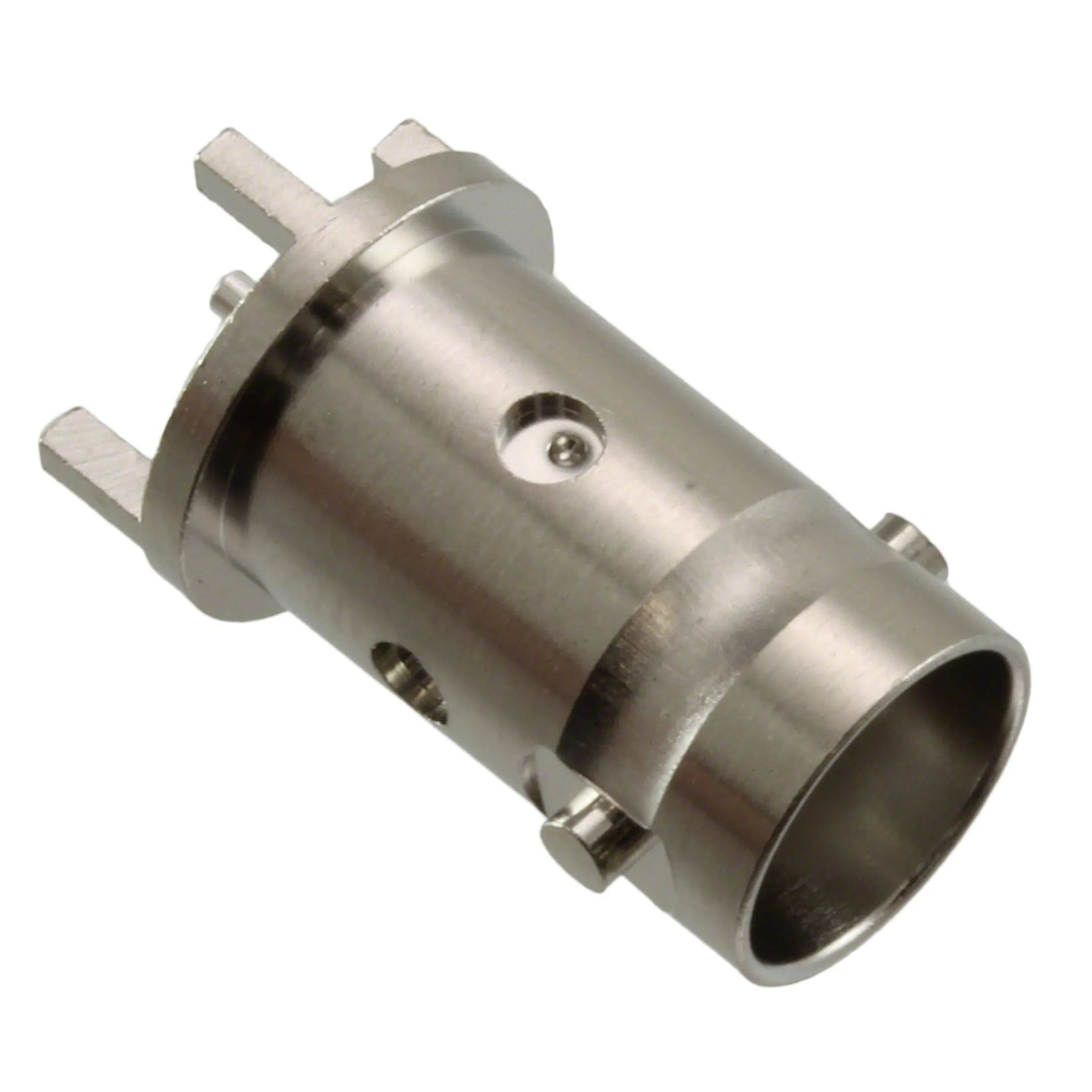

BNC-R-PC-2(40) (CONN BNC RCPT STR 50 OHM PCB)

BNC-R-PC-2(40) (CONN BNC RCPT STR 50 OHM PCB)
Разъемы Соединители Коаксиальные соединители (ВЧ)
Доставка BNC-R-PC-2(40) по России Коаксиальные соединители (ВЧ) BNC-R-PC-2(40) Hirose Electric Co Ltd в нашем каталоге. В наличии BNC-R-PC-2(40) с доставкой по всей России через транспортные компании. Цена от 4280.40 руб. Срок поставки уточняйте. (CONN BNC RCPT STR 50 OHM PCB).

BNC-R-PC-2(40) характеристики

ПроизводительHirose Electric Co Ltd
Серия-
Part StatusActive
УпаковкаBulk
Материал диэлектрикаPolytetrafluoroethylene (PTFE)
Вид монтажаThrough Hole
Рабочая температура-55°C ~ 85°C
Степень защиты от внешних воздействий-
Импеданс50 Ohm
Особенности-
Комплектность-
Тип коннектораReceptacle
Female SocketМаксимальная частота
2GHzВносимые потери
-Кабельное окончание
SolderТип соединения
Bayonet LockТип Коаксиального Кабеля
-Количество портов
1Исполнение соединителя
BNCМатериал корпуса
BrassСпособ крепления
-Покрытие корпуса
NickelЦвет корпуса
SilverЭкранирующая оплётка
SolderCenter Contact Plating
SilverCenter Contact Material
Beryllium CopperMating Cycles

Рекомендации по подбору

При подборе аналога для разъема BNC-R-PC-2(40) в первую очередь контролируйте импеданс (50 Ом) и максимальную рабочую частоту (2 ГГц). Несоответствие этих параметров приведет к отражению сигнала и потере качества передачи. Также проверяйте тип монтажа (Through Hole) и материал диэлектрика (PTFE) — замена на другой диэлектрик может изменить температурный диапазон и вносимые потери.

Для проверки совместимости обязательно сверьте механические размеры (шаг выводов, диаметр отверстий под пайку) и материал корпуса (латунь с никелевым покрытием). Разъемы с другим покрытием (например, золотом) могут иметь отличное сопротивление контакта и коррозионную стойкость, что критично для условий эксплуатации в {region} при перепадах температур.

  • Риск несовместимости по импедансу: замена 50-омного разъема на 75-омный приведет к рассогласованию линии.
  • Риск механического износа: неоригинальные аналоги могут иметь меньшее количество циклов сочленения.
  • Риск частотных ограничений: аналог с меньшей граничной частотой ухудшит характеристики на высоких частотах.
