BCS-138-L-S-PE-014 (BOX CONNECTOR SOCKET STRIP)
BCS-138-L-S-PE-014 характеристики
| Производитель | Samtec Inc. |
|---|---|
| Серия | Tiger Claw™ BCS |
| Part Status | Active |
| Упаковка | Tube |
| Вид монтажа | Through Hole |
| Рабочая температура | -55°C ~ 125°C |
| Тип вывода | Solder |
| Степень защиты от внешних воздействий | - |
| Стиль | Board to Board |
| Особенности | - |
| Токовая нагрузка | 4.6A per Contact |
| Класс воспламеняемости материала | UL94 V-0 |
| Тип коннектора | Receptacle |
| Pass Through | Количество позиций |
| 38 | Количество рядов |
| 1 | Число установленных контактов |
| 37 | Тип соединения |
| Push-Pull | Номинальное напряжение |
| 475VAC | Применение |
| - | Материал контактов |
| Phosphor Bronze | Цвет изоляции |
| Black | Тип контактов |
| Female Socket | Contact Shape |
| Square | Высота стыкующей части |
| - | Шаг для ответной части |
| 0.100 (2.54mm) | Row Spacing - Mating |
| - | Contact Length - Post |
| 0.128" (3.25mm) | Insulation Height |
| 0.290" (7.37mm) | Покрытие контактов ответной части |
| Gold | Толщина покрытия ответной части |
| 10.0µin (0.25µm) | Покрытие контактов для пайки в плату |
| Tin | Insulation Material |
| Liquid Crystal Polymer (LCP) | Glass Filled |
| Толщина покрытия контактов для пайки | -" |
Рекомендации по подбору
BCS-138-L-S-PE-014 — это однорядная гнездовая колодка (receptacle) серии Tiger Claw™ BCS от Samtec, предназначенная для соединений плата‑плата. Устанавливается в отверстия (Through Hole), имеет 38 контактов с шагом 2,54 мм, материал контактов — фосфонистая бронза, покрытие ответной части — золото, контактов пайки — олово. Изолятор выполнен из жидкокристаллического полимера (LCP) класса горючести UL94 V-0, рабочая температура от -55 до +125 °C. Ток на контакт — до 4,6 А, напряжение — 475 В AC. Тип соединения — push‑pull.
При подборе аналога в первую очередь учитывайте шаг (2,54 мм), число позиций (38) и тип монтажа (через отверстие). Совместимость с ответной частью определяется не только этими параметрами, но и конструктивом — ответная вилка должна быть того же семейства (Tiger Claw) или иметь аналогичную геометрию и систему фиксации push‑pull. Основные риски при замене: несовпадение шага или количества контактов, другой профиль изолятора, разница в токовой нагрузке или температурном диапазоне, а также отличие материала и толщины покрытия контактов — это может привести к ухудшению электрического контакта, коррозии или перегреву.
- Проверьте шаг (2,54 мм), число позиций (38) и тип монтажа (Through Hole) — обязательные условия механической совместимости.
- Убедитесь, что ответная часть рассчитана на board‑to‑board соединение и имеет аналогичный интерфейс (push‑pull) с тем же шагом и количеством контактов.
- Сравните электрические параметры: ток на контакт (не менее 4,6 A), напряжение (475 V AC) и рабочий диапазон температур (-55…125 °C) — замена на компонент с более низкими характеристиками недопустима.
- Оцените материалы изолятора (предпочтительно LCP UL94 V-0) и покрытие контактов (золото на стороне соединения) — от них зависит надёжность и устойчивость к внешним воздействиям.
Похожие товары

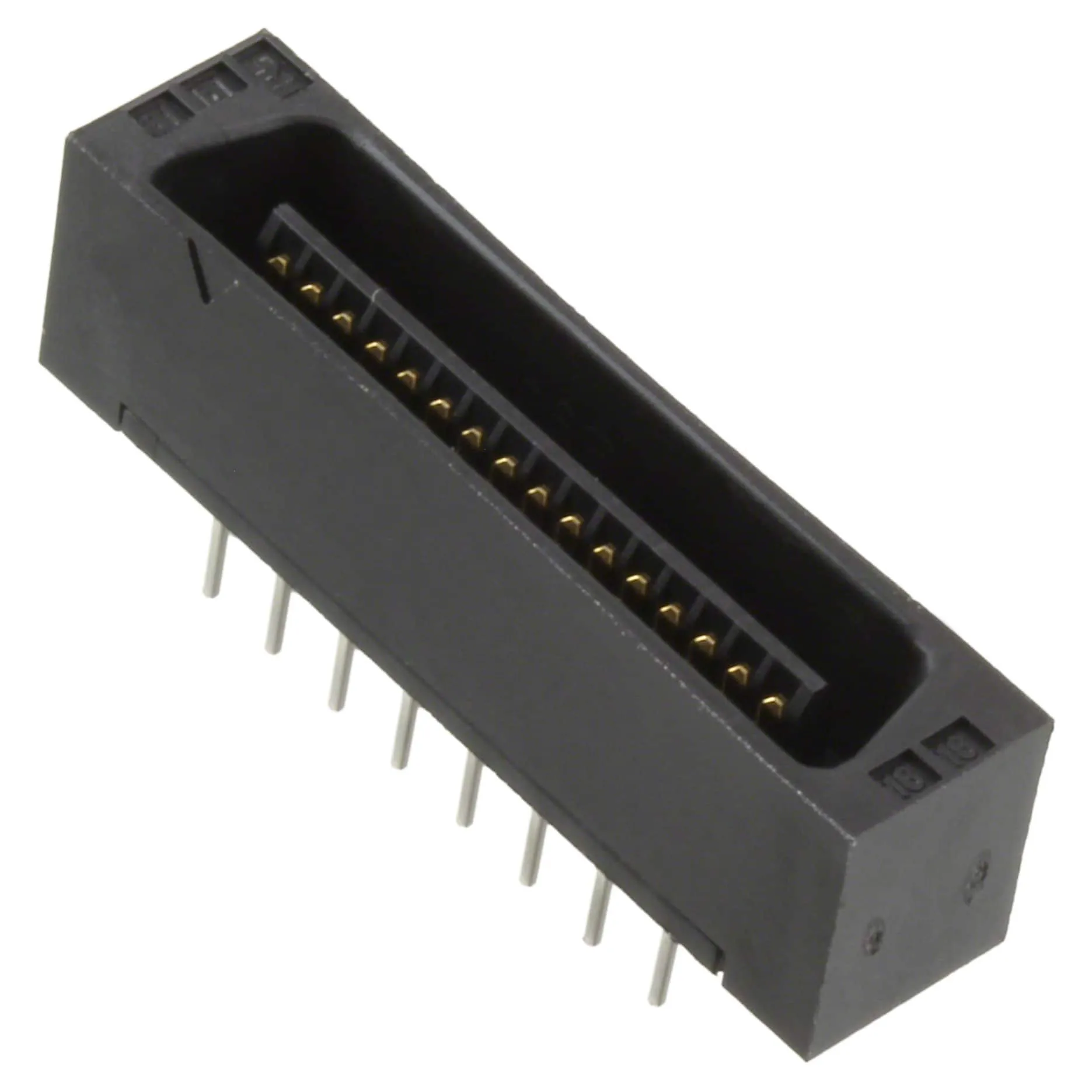

FX2C-32P-1.27DSAL(71) (CONN HEADER VERT 32POS 1.27MM)
