ALZ12F12W (RELAY GEN PURPOSE SPDT 16A 12V)
ALZ12F12W характеристики
| Производитель | Panasonic Electric Works |
|---|---|
| Серия | ALZ |
| Part Status | Active |
| Упаковка | Bulk |
| Вид монтажа | Through Hole |
| Рабочая температура | -40°C ~ 105°C |
| Тип выводов | PC Pin |
| Особенности | Insulation - Class F |
| Sealed - Fully | Материал контактов |
| Silver Tin Oxide (AgSnO) | Форма контактов |
| SPDT (1 Form C) | Тип реле |
| General Purpose | Тип обмотки |
| Non Latching | Сопротивление катушки |
| 360 Ohms | Напряжение обмотки |
| 12VDC | Напряжение переключения |
| 440VAC - Max | Напряжение включения (Макс) |
| 8.4 VDC | Напряжение выключения (Мин) |
| 1.2 VDC | Coil Power |
| 400 mW | Ток обмотки |
| 33.3mA | допустимая токовая нагрузка на контактах |
| 16A | Время срабатывания |
| 15ms | Время выключения |
Рекомендации по подбору
Реле ALZ12F12W (Panasonic) — электромагнитное реле общего назначения с одной переключающей группой контактов (SPDT) на 16 А и катушкой на 12 В постоянного тока. Применяется в промышленной автоматике, системах управления и силовых цепях. Корпус предназначен для монтажа в отверстия на печатную плату, контакты из серебро-оксида олова обеспечивают устойчивость к дугообразованию при коммутации активных нагрузок.
При подборе аналога в первую очередь проверяют напряжение и ток катушки (12 ВDC, 360 Ом, 33,3 мА), коммутируемую мощность (16 А при 250 В AC) и тип контактов (SPDT). Важны габариты и расположение выводов, так как реле имеет стандартный корпус для PC Pin. Также учитывают рабочую температуру (-40…105 °C) и наличие герметизации (Sealed Fully) для агрессивных сред.
- При замене на аналог с другим сопротивлением катушки проверьте ток драйвера — превышение может привести к перегреву или ложному срабатыванию.
- Изменение материала контактов (например, на AgCdO) может снизить ресурс при работе с индуктивными нагрузками или при высоких пусковых токах.
- Реле с другой формой контактов (DPDT вместо SPDT) потребует пересмотра схемы подключения и печатной платы.
- Убедитесь, что время срабатывания и отпускания аналога не превышает допустимые для вашего управляющего сигнала (особенно в цепях безопасности).
Похожие товары
T9GV5L14-22 (T9GV5L14-22)

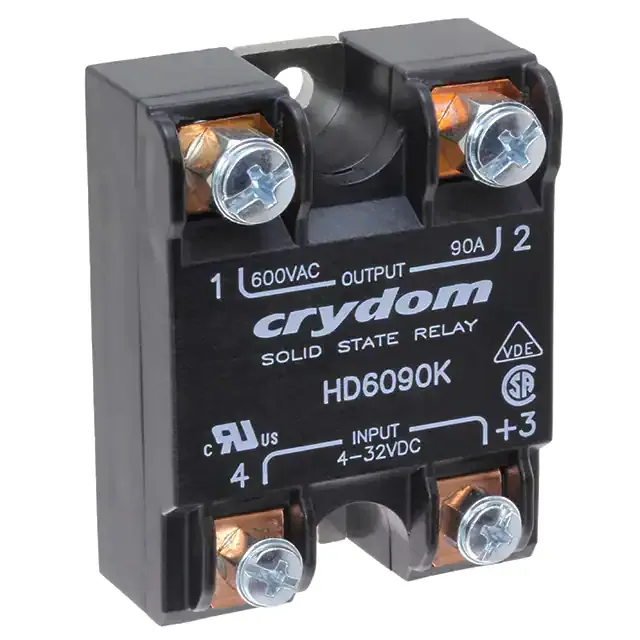

HD6090K (SOLID STATE RELAY 48-660 VAC)
