AFC686M06D16T-F (CAP ALUM 68UF 20% 6.3V SMD)
AFC686M06D16T-F характеристики
| Производитель | Cornell Dubilier Electronics (CDE) |
|---|---|
| Серия | AFC |
| Part Status | Active |
| Упаковка | Tape & Reel (TR) |
| Емкость | 68µF |
| Допуск | ±20% |
| Нормальное напряжение | 6.3V |
| Номинальные данные (классы) | AEC-Q200 |
| Вид монтажа | Surface Mount |
| Корпус | Radial |
| Can - SMD | Размеры |
| 0.248 Dia (6.30mm) | Высота (Максимум) |
| 0.213" (5.40mm) | Рабочая температура |
| -55°C ~ 105°C | ESR (эквивалентное последовательное сопротивление) |
| - | Время жизни @ при температуре |
| 1000 Hrs @ 105°C | Применение |
| Automotive | Bypass |
| Decoupling | Расстояние между выводами |
| - | Размер площадки для монтажа |
| 0.260" L x 0.260" W (6.60mm x 6.60mm) | Поляризация |
Рекомендации по подбору
При подборе аналога для конденсатора AFC686M06D16T-F (68 мкФ, 6.3 В, SMD) в первую очередь обращайте внимание на допустимое отклонение емкости (±20%), рабочее напряжение (не ниже 6.3 В) и температурный диапазон (−55…+105 °C). Важны также габариты корпуса (6,3×5,4 мм) и тип монтажа (SMD), чтобы аналог подошел по посадочному месту. Для автомобильных применений обязательно наличие квалификации AEC‑Q200.
Перед заменой проверьте эквивалентное последовательное сопротивление (ESR) и ток утечки — они должны быть близки к оригиналу, иначе может измениться пульсация в цепи. Учитывайте ресурс: у данного конденсатора 1000 ч при 105 °C, замена на модель с меньшим сроком службы снизит надежность устройства. Также убедитесь, что полярность подключения соблюдена, иначе возможен выход из строя.
- Сверяйте ESR и допустимый пульсационный ток: превышение приведет к перегреву.
- Проверьте высоту компонента: замена на более высокий может не поместиться в корпусе.
- Для цепей питания выбирайте аналоги с тем же или меньшим ESR для стабильности фильтрации.
Похожие товары
C2012X8R1E474K125AE (CAP CER 0.47UF 25V X8R 0805)

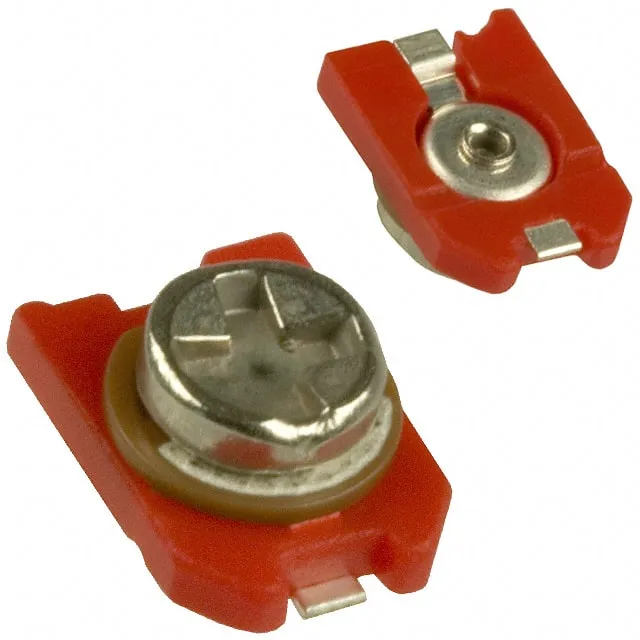

TZC3P200A310R00 (CAP TRIMMER 5-20PF 100V SMD)
