ADUM6403CRWZ (DGTL ISO 5KV 4CH GEN PURP 16SOIC)
ADUM6403CRWZ характеристики
| Производитель | Analog Devices Inc. |
|---|---|
| Серия | IsoPower® |
| iCoupler® | Part Status |
| Active | Упаковка |
| Tube | Вид монтажа |
| Surface Mount | Корпус |
| 16-SOIC (0.295 | 7.50mm Width) |
| Технология | Magnetic Coupling |
| Рабочая температура | -40°C ~ 105°C |
| Тип | General Purpose |
| Количество каналов | 4 |
| Исполнение корпуса | 16-SOIC |
| Base Part Number | ADUM6403 |
| Напряжение питания | 3 V ~ 5.5 V |
| Скорость передачи данных | 25Mbps |
| Изоляционное напряжение | 5000Vrms |
| Тип канала | Unidirectional |
| Время нарастания / Время затухания (Номинальное) | 2.5ns |
| 2.5ns | Задержка распространения tpLH / tpHL (Макс) |
| 60ns | 60ns |
| Искажение длительности импульса (Макс) | 6ns |
| Помехоустойчивость (Мин) | 25kV/µs |
| Гальваническая развязка питания | Yes |
| Входы - Сторона 1/Сторона 2 | 1/3" |
Рекомендации по подбору
Цифровой изолятор ADUM6403CRWZ (Analog Devices) серии IsoPower с технологией iCoupler обеспечивает гальваническую развязку до 5 кВ для четырёх однонаправленных каналов. Встроенный изолированный преобразователь питания позволяет питать вторичную сторону без внешнего DC/DC, что упрощает компоновку. Компонент подходит для промышленных интерфейсов, систем управления и медицинской аппаратуры, где требуется надёжная развязка при скорости передачи до 25 Мбит/с.
При подборе замены или аналога важно учитывать не только количество каналов и напряжение изоляции, но и наличие встроенного источника питания, направление передачи, а также временные характеристики (задержка, искажение длительности импульса, помехоустойчивость). Некорректная замена может привести к снижению помехозащищённости или нарушению синхронизации в цепях.
- Проверьте совместимость по напряжению питания (3–5.5 В) и тип каналов: у ADUM6403CRWZ все каналы однонаправленные, что критично для интерфейсов типа SPI или UART.
- Оцените встроенный источник питания: аналоги без IsoPower потребуют внешнего DC/DC, что увеличит размеры и стоимость решения.
- Учитывайте корпус (16-SOIC с шириной 7.5 мм) – многие альтернативы имеют другой footprint, требуется проверка посадочного места.
- Обратите внимание на параметры временной синхронизации: задержка до 60 нс и искажение 6 нс могут быть критичны для высокоскоростных шин.
Похожие товары
HCNW4562-300E (OPTOISO 5KV TRANS W/BASE 8SMD)
PC367N2TJ00F (OPTOISO 3.75KV TRANS 4-MINI-FLAT)

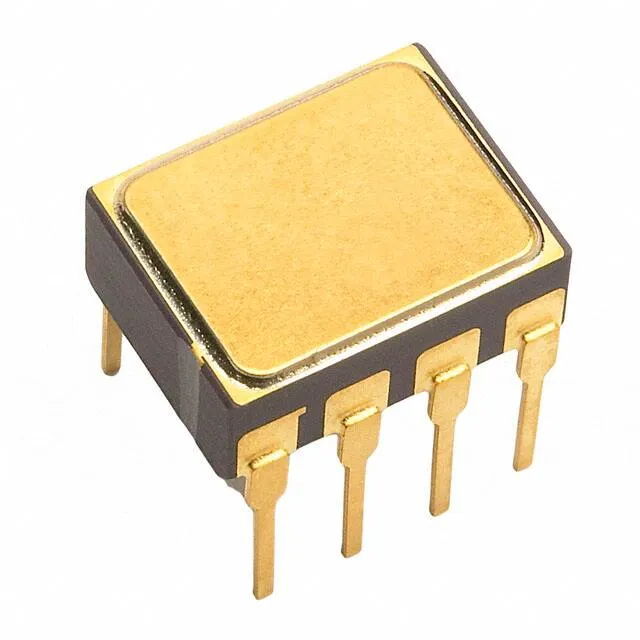

5962-9800102KPA (OPTOISO 1.5KV 2CH OPEN COLL 8DIP)
