ADP1876-EVALZ (BOARD EVAL FOR ADP1876)
ADP1876-EVALZ характеристики
| Производитель | Analog Devices Inc. |
|---|---|
| Серия | - |
| Part Status | Active |
| Входное напряжение | 10 V ~ 20 V |
| Base Part Number | ADP1876 |
| Использованные элементы | ADP1876 |
| Поддерживаемые элементы | Board(s) |
| Основное назначение | DC/DC |
| Step Down | Число и тип выходов |
| 2 | Non-Isolated |
| Выходное напряжение | 1.8V |
| 5V | Выходной ток |
| 13A | 13A |
| Топология регулятора | Buck |
| Частота переключения | 600kHz |
| Тип платы | Fully Populated |
Рекомендации по подбору
Оценочная плата ADP1876-EVALZ предназначена для тестирования контроллера ADP1876 в понижающем преобразователе (Buck) с двумя не изолированными выходами 1,8 В и 5 В, суммарным током до 13 А. Плата полностью собрана, работает от входного напряжения 10–20 В и имеет фиксированную частоту переключения 600 кГц. Применяется для оценки характеристик чипа перед внедрением в серийное изделие.
При выборе аналога для ADP1876-EVALZ или замены контроллера требуется проверка совместимости по топологии, напряжению и току. Замена на другой ШИМ-контроллер может потребовать пересчёта внешней обвязки (катушки, конденсаторы, компенсация), так как плата оптимизирована под конкретную микросхему. Основные риски — несовпадение частоты, изменение контуров стабилизации и превышение допустимых токов.
- Убедитесь, что аналог поддерживает входное напряжение 10–20 В и топологию Buck с двумя не изолированными выходами.
- Проверьте максимальный выходной ток: заменяющий контроллер должен обеспечивать не менее 13 А на канал.
- Сравните частоту переключения — замена на 600 кГц может потребовать корректировки LC-фильтра.
- Уточните тип компенсации и обратной связи: ADP1876 использует внутреннюю схему, у аналогов она может быть другой.
Похожие товары
EV-ADF4360-0EB1Z (BOARD EVAL FOR ADF4360-0)

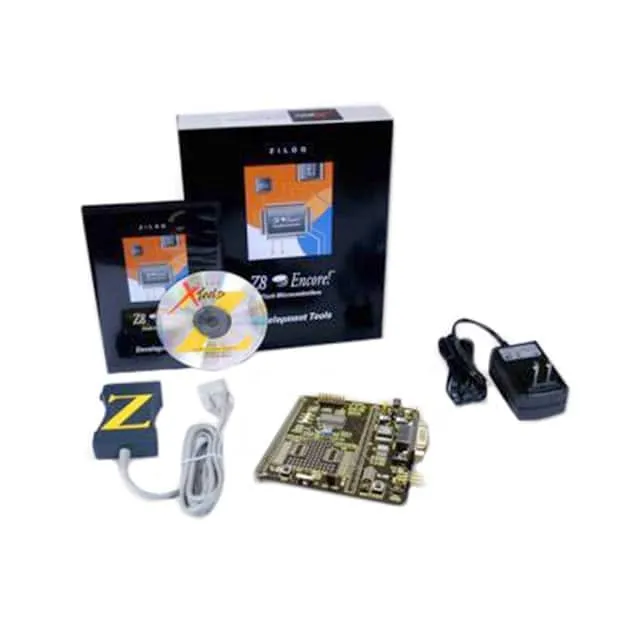

Z8F04A28100KIT (KIT DEV FOR Z8 ENCORE)

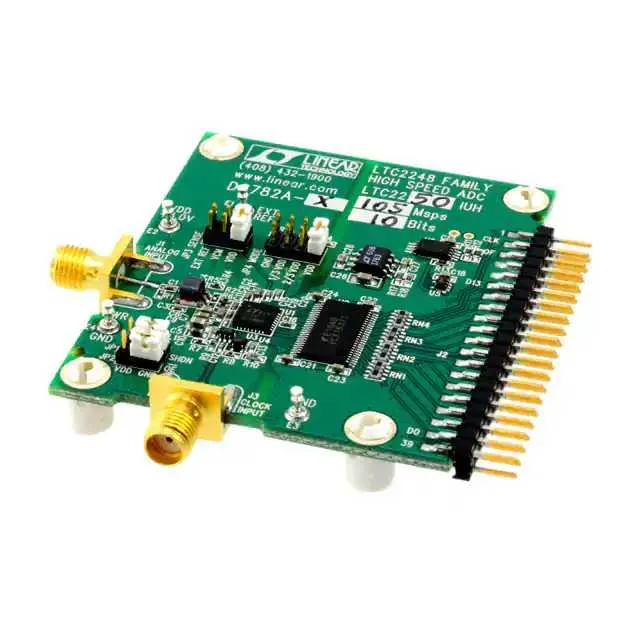

DC782A-X (BOARD EVAL LTC2250IUH)
