901-9888 (CONN SMA RCPT STR 50 OHM SOLDER)
901-9888 характеристики
| Производитель | Amphenol RF Division |
|---|---|
| Серия | - |
| Part Status | Active |
| Упаковка | Bulk |
| Материал диэлектрика | Polytetrafluoroethylene (PTFE) |
| Вид монтажа | Panel Mount |
| Рабочая температура | -65°C ~ 165°C |
| Степень защиты от внешних воздействий | - |
| Импеданс | 50 Ohm |
| Особенности | Extended Insulation |
| Комплектность | - |
| Тип коннектора | Receptacle |
| Female Socket | Максимальная частота |
| 12.4GHz | Вносимые потери |
| - | Кабельное окончание |
| Solder | Тип соединения |
| Threaded | Тип Коаксиального Кабеля |
| - | Количество портов |
| 1 | Исполнение соединителя |
| SMA | Материал корпуса |
| Brass | Способ крепления |
| Flange | Покрытие корпуса |
| Gold | Цвет корпуса |
| Gold | Экранирующая оплётка |
| Solder | Center Contact Plating |
| Gold | Center Contact Material |
| Beryllium Copper | Mating Cycles |
Рекомендации по подбору
Розетка SMA 901-9888 (Amphenol RF Division) предназначена для настенного монтажа на фланец с пайкой центрального контакта. Импеданс 50 Ом, частотный диапазон до 12,4 ГГц, рабочая температура от –65 до +165 °C. Корпус из латуни с золотым покрытием, диэлектрик — PTFE, центральный контакт — бериллиевая бронза с золотом. Разъем обеспечивает надёжный контакт при жёстких условиях эксплуатации и типовых радиочастотных трактах.
При подборе аналога критичны импеданс (50 Ом), тип разъёма (SMA female), способ крепления (фланец, пайка) и частотный предел (≥12,4 ГГц). Замена на изделие с другим материалом диэлектрика может ухудшить КСВН на верхних частотах, а несовпадение геометрии фланца или длины центрального контакта сделает монтаж невозможным. Основные риски — механическая несовместимость, уход волнового сопротивления и снижение ресурса соединения.
- При выборе аналога проверьте импеданс (50 Ом), частотный диапазон (не ниже 12,4 ГГц), тип монтажа (фланец, пайка) и материал диэлектрика (PTFE).
- Сверьте установочные размеры: диаметр крепёжных отверстий, межосевое расстояние фланца, высоту корпуса и длину центрального контакта.
- Убедитесь, что аналог соответствует температурному диапазону от –65 до +165 °C и имеет золотое покрытие на контактах для защиты от коррозии.
- Учитывайте риск ухудшения электрических параметров (КСВН, вносимые потери) при замене на разъём с иной конструкцией центрального проводника или диэлектрическим наполнением.
Похожие товары
OSTHB211280 (CONN TERM BLOCK 21POS 10MM)
BCS-138-L-S-HE-030 (BOX CONNECTOR SOCKET STRIP)

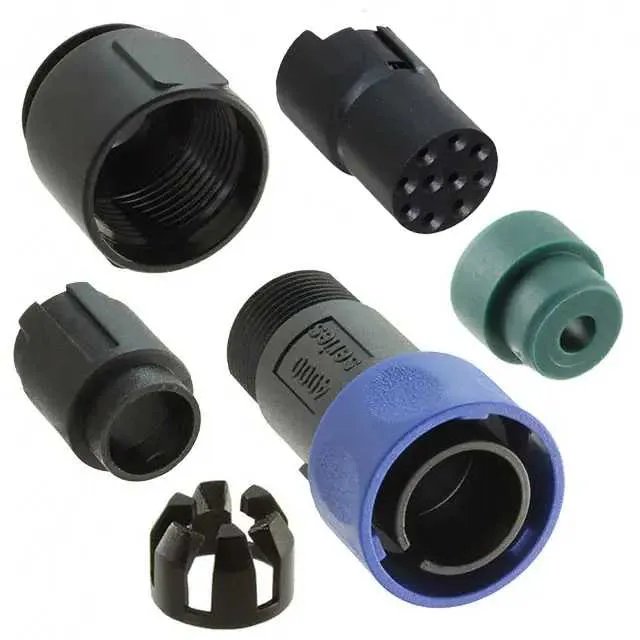

PXP4010/10S/4045 (CONN PLG HSG FMALE 10POS INLINE)
