4624-4 (EXPANSION CARD PCI 4-LYR PPH)
4624-4 характеристики
| Производитель | Vector Electronics |
|---|---|
| Серия | Vectorbord® Plugbord™ |
| Part Status | Active |
| Материал | - |
| Размеры | 12.28 L x 4.50" W (311.9mm x 114.3mm) |
| Шаг | 0.100" (2.54mm) |
| Покрытие | Plated Through Hole (PTH) |
| Толщина платы | 0.062" (1.57mm) 1/16" |
| Диаметр отверстия | 0.042" (1.07mm) |
| Тип макетной платы | Plugboard |
| Card Edge | Топология схемы |
| Pad Per Hole (Round) | Кромочный контакт |
Рекомендации по подбору
Плата 4624-4 от Vector Electronics представляет собой 4-слойную заготовку с металлизированными отверстиями (PTH) и краевым контактом для шины PCI. Форм-фактор 311,9×114,3 мм с шагом 2,54 мм позволяет использовать её для прототипирования цифровых схем и отладочных стендов, требующих стандартного PCI-разъёма. Наличие внутренних слоёв повышает помехоустойчивость и упрощает разводку питания и земли.
При подборе аналога или замены критично проверить соответствие разъёма (PCI 32‑бит/64‑бит), количество слоёв, толщину платы (1,57 мм) и диаметр отверстий (1,07 мм). Несоответствие толщины или импеданса межслойных диэлектриков может вызвать проблемы с фиксацией в слоте или нарушить целостность сигналов на высоких частотах. Также важно убедиться, что альтернативная плата имеет сквозную металлизацию (PTH) и совместимый шаг выводов.
- Совместимость: проверяйте форм-фактор, тип разъёма PCI, количество слоёв (4‑Layer) и технологию PTH. Уточняйте наличие краевого контакта с нужной распиновкой.
- Критерии выбора аналога: размеры (не менее 311,9×114,3 мм), толщина (1,57±0,2 мм), диаметр отверстий (1,07 мм), материал основы (FR4 или высокочастотный ламинат).
- Риски при замене: разница в импедансе внутренних слоёв, несовпадение толщины меди, отсутствие полной металлизации отверстий — возможны отказы пайки или ухудшение сигналов.
- Проверка перед заменой: выполните измерение геометрии и тестирование электрической целостности на контрольных образцах, особенно при работе с быстрыми интерфейсами.
Похожие товары
BGA0002 (BGA-324 SMT ADAPTER 0.8 MM PITCH)
8300SB1-LF (PRTOBRD OVERLY SOLDER BREADBRDS)

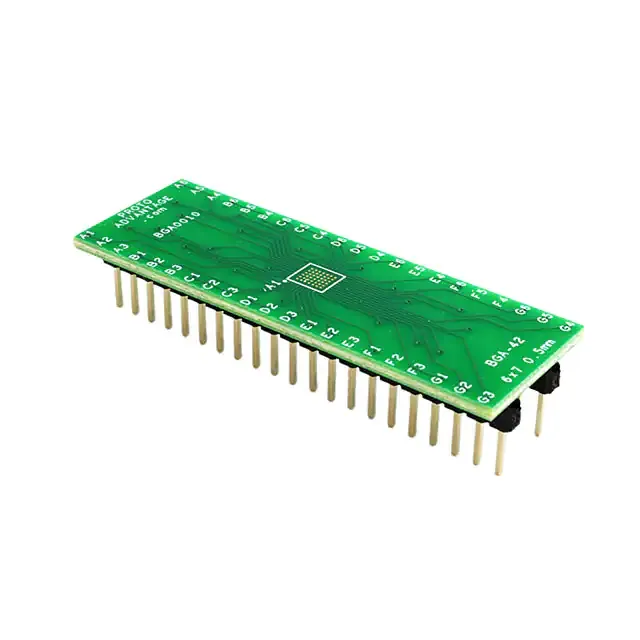

BGA0010 (BGA-42 TO DIP-42 SMT ADAPTER)
