1N4005E-E3/54 (DIODE GEN PURP 600V 1A DO204AL)
1N4005E-E3/54 характеристики
| Производитель | Vishay Semiconductor Diodes Division |
|---|---|
| Серия | - |
| Part Status | Active |
| Упаковка | Cut Tape (CT) |
| Вид монтажа | Through Hole |
| Корпус | DO-204AL |
| DO-41 | Axial |
| Исполнение корпуса | DO-204AL (DO-41) |
| Base Part Number | 1N4005 |
| Тип диода | Standard |
| Cреднее значение выпрямленного тока (Io) | 1A |
| Прямое напряжение (Vf) (Макс) @ If | 1.1V @ 1A |
| Ток утечки при Обратном напряжении (Vr) | 5µA @ 600V |
| Максимальное обратное напряжение (Vr) | 600V |
| Скорость | Standard Recovery >500ns |
| > 200mA (Io) | Рабочая температура pn-прехода |
| -55°C ~ 150°C | Емкость @ Vr |
| F | 15pF @ 4V |
Рекомендации по подбору
При выборе аналога для диода 1N4005E-E3/54 (600 В, 1 А, корпус DO-204AL) в первую очередь проверяют максимальное обратное напряжение (Vrrm) и средний прямой ток (If). Для обеспечения запаса по напряжению часто используют 1N4007 (1000 В), но это не всегда допустимо из-за возможных различий в динамических характеристиках. Также важно учитывать прямое падение напряжения (1.1 В при 1 А) и время восстановления — для стандартных выпрямителей оно превышает 500 нс.
Перед заменой убедитесь в идентичности корпуса (DO-41/DO-204AL) и монтажа (Through Hole). При установке аналога с другими размерами или выводами возможны проблемы с посадкой на плату. Обратите внимание на емкость pn-перехода (15 пФ) — при работе на высоких частотах это может повлиять на форму сигнала.
- Критерий выбора: сопоставьте Vrrm (минимум 600 В) и If (не ниже 1 А) с нагрузкой; для цепи с индуктивной нагрузкой добавьте запас 20–30%.
- Проверка совместимости: убедитесь, что аналог имеет те же габариты (DO-41) и тип монтажа; допускается замена на 1N4007, если дополнительный запас по напряжению не критичен для схемы.
- Риски: использование диода с меньшим напряжением или током приводит к пробою; нестандартная упаковка (например, SMD) требует пересмотра компоновки платы.
Похожие товары
FYV0704SMTF (DIODE SCHOTTKY 40V 750MA SOT23-3)
US1GFA (DIODE GEN PURP 400V 1A SOD123FA)

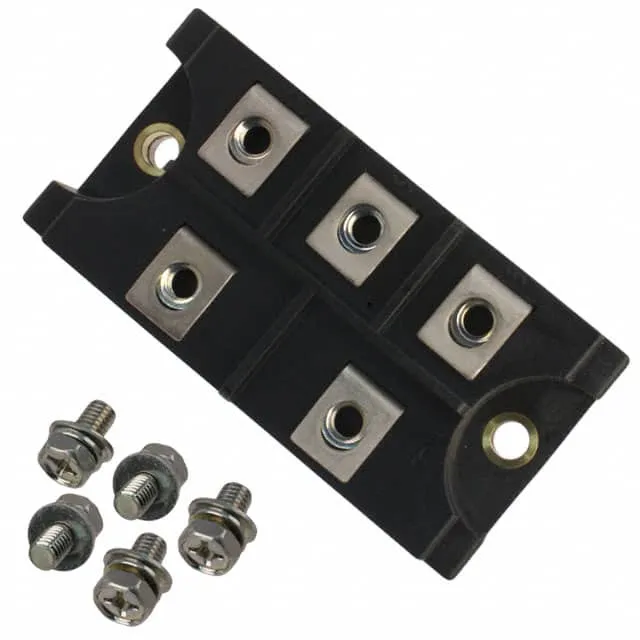

ME500810 (DIODE MOD 3PH BRDG 800V 100A)
